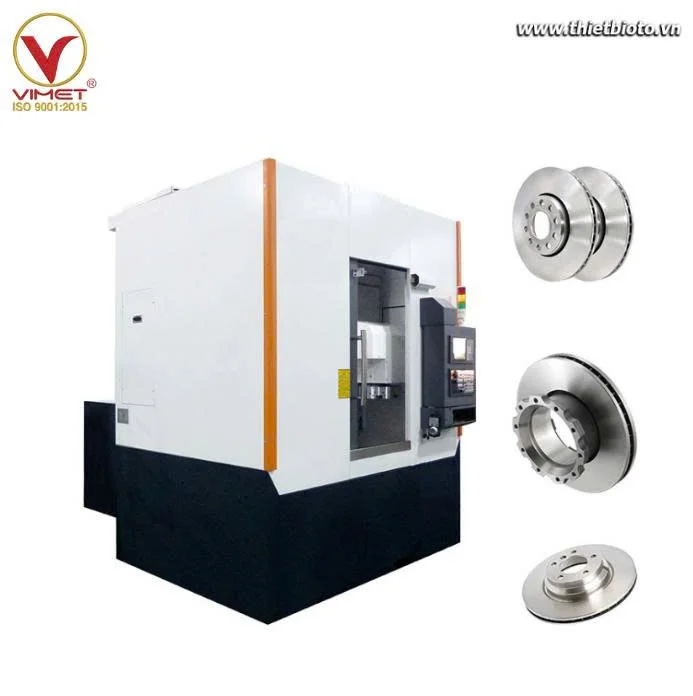

Máy Tiện Đĩa Phanh CNC VIMET BDL50001
Model: BDL50001
Thương hiệu và xuất xứ: VIMET
Nhập khẩu và phân phối: Thietbioto.vn
Thông số kỹ thuật:
1) Năng lực gia công
- Đường kính mâm quay Max: Φ500 mm
- Đường kính tiện Max: Φ500 mm
- Chiều cao tiện max: 400 mm
2) Trục chính
- Tốc độ tối đa: 2000 rpm
- Công suất động cơ chính: 22 kW
- Đầu trục chính: A2-8
- Mâm cặp: Mâm cặp thủy lực 12"
3) Hành trình
- Mô-men động cơ trục X/Z: 15/23 N.M
- Hành trình trục X1/X2: 400 mm
- Hành trình trục Z1/Z2: 500 mm
- Tốc độ chạy dao nhanh trục X/Z: 18 m/min
4) Hệ điện
- Hệ điều khiển: KND
- Thiết bị điện chính: Schneider
5) Ụ dao
- Số lượng dao: 4/6
- Kích thước cán dao: 2525 mm
- Đường kính thanh doa: Φ32/40 mm
6) Độ chính xác gia công
- Độ chính xác định vị trục X: 0.01 mm
- Độ chính xác lặp lại trục X: 0.015 mm
- Độ chính xác định vị trục Z: 0.007 mm
- Độ chính xác lặp lại trục Z: 0.01 mm
- Độ đảo trục: 0.005 mm
7) Kích thước máy
- Chiều dài: 2500 mm
- Chiều rộng: 2100 mm
- Chiều cao: 3000 mm
- Khối lượng tịnh: 8500 kg
Máy tiện CNC đĩa phanh BDL50001 có thể thực hiện tiện thô và tiện tinh đĩa/tang trống phanh chỉ với một lần gá kẹp, đồng thời có thể tiện tinh đồng thời hai mặt của đĩa phanh.
Máy tiện CNC đĩa phanh BDL50001 sử dụng thiết kế trục chính và mâm cặp kiểu đảo ngược. Máy có một trục chính gia công cắt gọt và hai vị trí phục vụ dao (có thể chọn giá dao hàng hoặc ụ dao turret). Thân máy và trụ đứng áp dụng kết cấu hộp gân tăng cứng theo kiểu đối xứng nhiệt. Đồng thời, trục X/Z sử dụng thiết kế khẩu độ lớn. Tất cả những đặc điểm này giúp máy tiện CNC đĩa phanh này chịu được ứng suất lớn khi gia công cắt nặng.
CỤM TRỤC CHÍNH VÀ MÂM CẶP
- Cụm trục chính thương hiệu Đài Loan, tốc độ 2000 vòng/phút, độ chính xác cao và vận hành tốc độ cao.
- Tiêu chuẩn: bàn làm việc dạng đĩa
- Tùy chọn: mâm cặp thủy lực 3 chấu Ø500 mm
Ụ DAO THỦY LỰC 8 VỊ TRÍ: Trang bị tiêu chuẩn ụ dao thủy lực 8 vị trí của Đài Loan.
THANH TRƯỢT TUYẾN TÍNH VÀ VÍT ME BI ĐÀI LOAN
- Kết cấu kiểu cổng đôi, đối xứng.
- Sử dụng thanh dẫn hướng tuyến tính và vít me bi chất lượng cao của Đài Loan, khả năng chịu tải lớn, giúp bảo đảm độ chính xác định vị và độ lặp lại của chuyển động theo các trục.
BỆ MÁY
- Thân máy được chế tạo từ gang xám HT300, kết cấu hộp tăng cứng đối xứng nhiệt, giúp giảm thiểu biến dạng nhiệt và tạo độ cứng vững cao cho gia công cắt nặng.
- Bệ máy và các bề mặt tiếp xúc chính được gia công bằng phương pháp cạo rà thủ công.
HỆ THỐNG ĐIỀU KHIỂN CNC
- Tiêu chuẩn: GSK, KND
- Tùy chọn: Siemens, Fanuc, Syntec và các hãng khác
