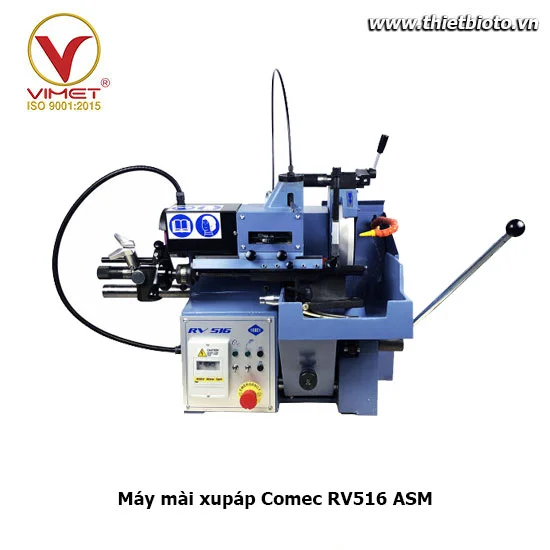

Máy mài xupáp Comec RV516.ASM
Model: RV516.ASM
Thương hiệu và xuất xứ: Comec - Ý
Nhập khẩu và phân phối: thietbioto.vn
Máy mài xupáp Comec RV516.ASM
Thông số kỹ thuật:
- Thông số kỹ thuật
- Đường kính thân xupáp 4 - 16 mm
- Chiều dài thân xupáp 55 - 330 mm
- Đường kính đầu xupáp Tối đa 114 mm
- Góc nghiêng mài 0° - 60°
- Tốc độ đá mài 2800 vòng/phút
- Đường kính đá mài chính 215 mm
- Đường kính đá mài vát mép (ASM516) 100 mm
- Kích thước máy (D R C) 700 600 700 mm
- Trọng lượng 142 kg
Thiết bị tiêu chuẩn đi kèm
✔ Nguồn điện 3 pha (400V / 50Hz / 3 pha)
✔ Đầu di động (cho phép phục hồi xupáp dài đến 260 mm)
✔ Bộ mài đầu và vát mép thân xupáp
✔ Đá mài RV0099
✔ Dụng cụ sửa đá mài
✔ RV0098 - Đá mài sửa kim cương
✔ Hệ thống làm mát hoàn chỉnh với bơm
✔ Dung dịch nhũ hóa (1 lít)
✔ Bộ cờ lê
✔ Hướng dẫn sử dụng
Máy mài xupáp RV516.ASM bổ sung đĩa mài phụ ASM516, có đường kính 100 mm, dùng để mài đầu và mép thân van với độ chính xác cao hơn. Điều này làm cho RV516.ASM phù hợp hơn cho các công việc đòi hỏi chi tiết, chẳng hạn như van của động cơ đua hoặc van cần độ hoàn thiện cao.
Option mua thêm
✔ MNF516 - Nguồn điện 1 pha (230V / 50Hz / 1 pha) phù hợp cho các xưởng nhỏ không có nguồn điện 3 pha.
✔ VGV516 - Tốc độ quay xupáp có thể điều chỉnh, Tính năng điều chỉnh tốc độ quay van, giúp linh hoạt khi xử lý các loại van khác nhau.
✔ LP2516 - Đèn làm việc halogen có thể điều chỉnh , cải thiện khả năng nhìn thấy trong quá trình vận hành.
✔ RV0100 - Tủ đựng máy dùng để lưu trữ máy và phụ kiện.
✔ RV0098 - Kim cương định hình đĩa mài RV0098, hỗ trợ định hình đĩa mài.
✔ RV0090 - Bộ mài bán kính tay đòn
✔ RV0193 - Mâm cặp collet cho thân xupáp đường kính 3-6 mm
Mô tả chi tiết về máy mài xupáp RV516.ASM
Máy mài xupáp RV516.ASM là một trong những dòng máy chính xác và nhanh nhất trên thị trường hiện nay, nhờ vào các giải pháp kỹ thuật tiên tiến được áp dụng.
Hệ thống mài vô tâm (centerless grinding system), với chuyển động quay của xupáp theo thân của nó, đảm bảo độ đồng tâm hoàn hảo giữa đầu và thân xupáp (sai số trong vòng 0,01 mm). Máy có thể xử lý đường kính thân xupáp từ 4 mm đến 16 mm mà không cần thay đổi collet hoặc mâm cặp.
Ưu điểm nổi bật của RV516.ASM
✅ Mài nhanh và chính xác, độ sai lệch cực thấp (≤ 0,01 mm)
✅ Xử lý nhiều loại kích thước xupáp (4-16 mm) mà không cần đổi mâm cặp
✅ Cơ chế đưa xupáp vào tự động, không cần căn chỉnh thủ công
✅ Công nghệ mài vô tâm giúp bề mặt xupáp mịn và đồng nhất
Hệ thống dẫn động và cơ chế vận hành
- Hệ thống truyền động gồm 3 con lăn, trong đó:
Con lăn trên cùng được đặt nghiêng để đưa xupáp vào và giữ áp lực ổn định với điểm chặn chính xác có thể điều chỉnh.
Cơ chế này giúp kiểm soát chính xác chiều dài của xupáp và tránh việc đưa xupáp bằng tay về phía đá mài trong quá trình làm việc.
- Cần hành trình kép có hai chức năng:
Điều khiển chuyển động qua lại của xupáp trên đá mài.
Tách con lăn truyền động ra khỏi thân xupáp, cho phép thay đổi xupáp mà không cần tắt động cơ.
Phân tích thông số kỹ thuật:
- Đường kính thân van (4-16 mm): Máy có thể xử lý một dải rộng các loại van, từ van nhỏ của xe máy đến van lớn của động cơ xe tải.
- Chiều dài thân van (55-230 mm): chiều dài van toàn bộ lên đến 260 mm", có thể hiểu là tổng chiều dài bao gồm cả đầu van, phù hợp với các van dài trong động cơ hiệu suất cao
- Góc mặt van (0°-60°): Máy hỗ trợ mài với nhiều góc khác nhau, rất quan trọng để phù hợp với các loại động cơ khác nhau, từ góc 30° phổ biến đến các góc đặc biệt như 45° hoặc 60°.
- Tốc độ quay đĩa mài (2800 rpm): Đảm bảo hiệu suất mài nhanh và chính xác, phù hợp với nhu cầu công nghiệp.
- Kích thước và khối lượng: Với kích thước 700x600x700 mm và trọng lượng 142 kg, máy phù hợp cho các xưởng sửa chữa vừa và nhỏ, dễ di chuyển và lắp đặt.
