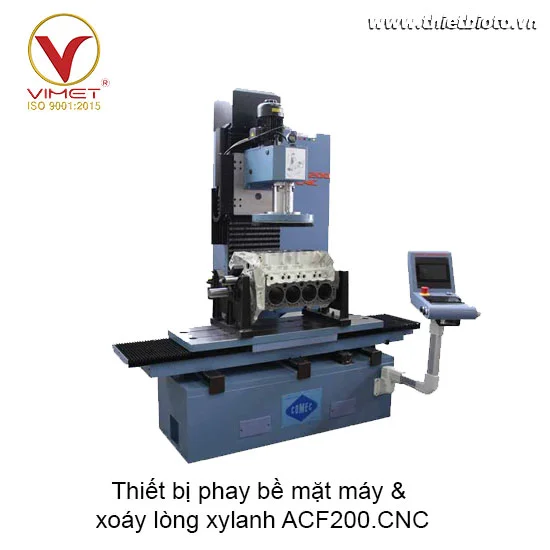

Thiết bị phay bề mặt máy & xoáy lòng xylanh ACF200.CNC
Model: ACF200.CNC
Thương hiệu - xuất xứ: Comec ITALY
Nhập khẩu và phân phối: www.thietbioto.vn
Thông số kỹ thuật của ACF200.CNC
Phạm vi doa: 35÷170 mm
Hành trình dọc tối đa của đầu: 700 mm
Khoảng cách tối thiểu-tối đa từ đầu đến bàn: 370÷1020 mm
Khoảng cách từ trục chính đến cột: 290 mm
Kích thước bề mặt bàn: 1340x370 mm
Hành trình bàn dọc tối đa: 1200 mm
Hành trình bàn ngang tối đa: 200 mm
Tốc độ quay trục chính biến đổi: 75÷850 rpm
Tốc độ tiến dao trục chính biến đổi: 0÷3000 mm/min
Tốc độ tiến dao bàn biến đổi: 0÷3000 mm/min
Công suất động cơ trục chính: 1.5 kW
Công suất động cơ di chuyển nhanh: 1.27 Nm
Công suất động cơ tiến dao bàn và ngang: 1.27 Nm
Kích thước (DxRxC): 2045x1245x2175 mm
Trọng lượng: 1540 Kg
Phụ kiện tiêu chuẩn của ACF200.CNC
Hệ thống điều khiển số hóa (CNC):
Sử dụng hệ điều hành LINUX và bộ xử lý CPU ARMv8.
Cơ chế truyền động:
Vít me bi chính xác trên 3 trục.
Chuyển động bằng ray dẫn hướng tuyến tính trên 3 trục.
Điều khiển bởi CNC trên cả 3 trục.
Trang bị hai màn hình cảm ứng kép.
Dùng cho di chuyển thủ công trên 3 trục (với các tốc độ Nhanh-Trung bình-Chậm).
Dành cho các thao tác doa và phay.
Hỗ trợ kết nối WI-FI và LAN để hỗ trợ và bảo trì.
PV0160: Một cặp giá đỡ song song.
PV0021: Kẹp lớn (2 cái).
PV0022: Kẹp nhỏ (4 cái).
Bộ cờ lê.
Sách hướng dẫn sử dụng.
Động cơ không chổi than:
Bảng điều khiển cánh tay xoay:
Bánh tay điện tử:
Chế độ làm việc tự động hoàn toàn và có thể lập trình:
Kết nối:
Phụ kiện tiêu chuẩn:
Phụ kiện mua thêm:
Đĩa phay Ø 320 mm với tấm chèn CBN 1/2”:
Đĩa phay chuyên dụng đường kính 320 mm, tích hợp mảnh chèn CBN 1/2”.
Mã sản phẩm: PF0320
Bộ dao doa cài đặt trước Ø 35÷60 mm:
Thiết bị doa chuyên dụng cho đường kính 35÷60 mm với hệ thống presetting.
Mã sản phẩm: C03560
Thiết bị doa chuyên dụng cho đường kính 60÷85 mm với hệ thống presetting.
Mã sản phẩm: C06085
Thiết bị doa chuyên dụng cho đường kính 85÷170 mm với hệ thống presetting, chiều dài tối đa 360 mm.
Mã sản phẩm: C85170
Giá đỡ in màu xanh, chuyên dùng để cố định các động cơ có góc nghiêng 60° và 90°.
Mã sản phẩm: PV1516 / PVB015
Giá đỡ đa năng, linh hoạt, có khả năng xoay và điều chỉnh để phù hợp với các khối động cơ V.
Giá kẹp nhanh, chuyên dùng để cố định khối động cơ.
Mã sản phẩm: PV0025
Giá lưu trữ chuyên dụng để bảo quản các trục doa và trục phay.
Mã sản phẩm: SSR200
Bộ dao doa cài đặt trước Ø 60÷85 mm:
Bộ dao doa cài đặt trước Ø 85÷170 mm:
Bộ gá lắp V-block cho động cơ 60° và 90°:
Giá đỡ V-block đa năng có thể điều chỉnh:
Cặp giá kẹp nhanh khối động cơ:
Giá lưu trữ trục:
Đặc điểm máy máy doa phay ACF200.CNC
Máy doa ACF200.CNC kết hợp hai chức năng chính trong việc tái tạo lại khối động cơ của ô tô và xe tải, bao gồm doa và làm phẳng, trong một thiết bị duy nhất, giờ đây hoạt động hoàn toàn tự động nhờ vào hệ thống điều khiển CNC.
Những đặc tính hoàn thiện và độ chính xác cao của máy là kết quả của sự kết hợp giữa thiết kế cơ khí đã được kiểm chứng và việc áp dụng các giải pháp công nghệ sáng tạo cao, giúp máy thông minh hơn, nhanh hơn và tiện lợi hơn khi sử dụng.
