Cấu tạo hệ thống điện lạnh ô tô chi tiết nhất
Hệ thống điện lạnh ô tô giúp làm mát khoang cabin. Bộ phận này tạo sự thoải mái cho người lái và hành khách khi di chuyển.
Khi hệ thống hoạt động ổn định, xe sẽ làm lạnh nhanh. Gió thổi đều và không có mùi khó chịu.
Tuy nhiên, sau một thời gian sử dụng, điều hòa ô tô có thể gặp lỗi. Một số lỗi thường gặp là lạnh yếu, có mùi hôi, rò rỉ gas hoặc lốc điều hòa hoạt động bất thường.
Để kiểm tra và sửa chữa đúng hướng, bạn cần hiểu cấu tạo cơ bản của hệ thống. Bài viết dưới đây sẽ giúp bạn nắm rõ các bộ phận chính, nguyên lý hoạt động và lưu ý khi bảo dưỡng.
Hệ Thống Điện Lạnh Ô Tô Có Vai Trò Gì?
Hệ thống điện lạnh ô tô có nhiệm vụ làm mát không khí trong cabin. Ngoài ra, hệ thống còn giúp giảm độ ẩm và hỗ trợ khử sương kính.
Đối với gara sửa chữa, điện lạnh ô tô là nhóm dịch vụ có nhu cầu cao. Các lỗi như điều hòa không mát, thiếu gas, nghẹt dàn lạnh hoặc lốc điều hòa kêu khá phổ biến.
Một hệ thống điện lạnh hoạt động tốt cần đảm bảo 3 yếu tố chính:
- Gas lạnh lưu thông đúng áp suất.
- Các bộ phận làm lạnh hoạt động ổn định.
- Luồng gió trong cabin sạch và đủ mạnh.
Khi một trong các yếu tố này gặp vấn đề, khả năng làm mát sẽ giảm rõ rệt.

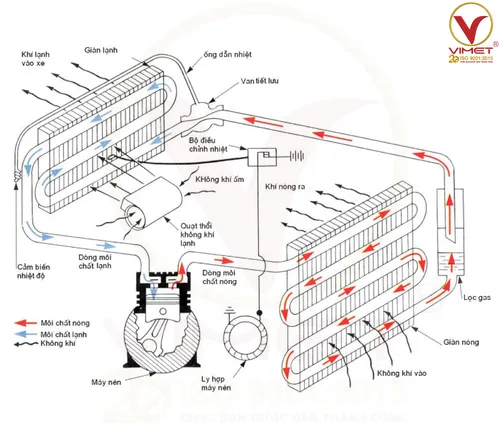

Cấu Tạo Hệ Thống Điện Lạnh Ô Tô
Hệ thống điện lạnh ô tô gồm nhiều bộ phận phối hợp với nhau. Mỗi bộ phận đảm nhận một chức năng riêng trong quá trình làm lạnh.
1. Lốc Điều Hòa
Lốc điều hòa, hay máy nén điều hòa, là bộ phận quan trọng nhất trong hệ thống. Nhiệm vụ của lốc là nén gas lạnh từ áp suất thấp lên áp suất cao.
Sau đó, gas được đẩy đi qua toàn bộ hệ thống. Lốc điều hòa thường được dẫn động bằng dây curoa hoặc motor điện, tùy từng dòng xe.
Khi lốc hoạt động tốt, gas lạnh được tuần hoàn ổn định. Nhờ đó, khả năng làm mát trong cabin được duy trì.
Nếu lốc bị yếu, kêu hoặc bó cứng, điều hòa có thể không lạnh. Một số trường hợp lốc không đóng ly hợp cũng khiến xe lạnh rất kém.

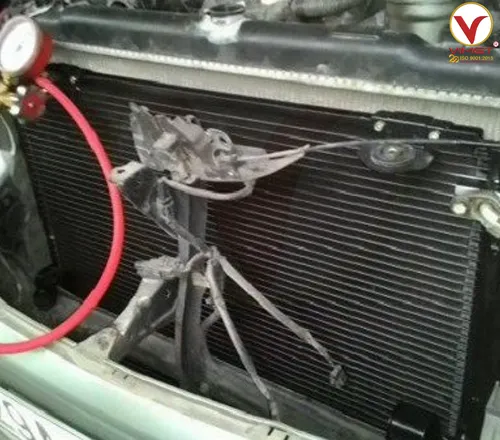

2. Dàn Nóng Điều Hòa
Dàn nóng thường được đặt ở phía trước xe, gần két nước làm mát động cơ. Bộ phận này có nhiệm vụ giải nhiệt cho gas lạnh sau khi được nén.
Khi đi qua dàn nóng, gas nóng sẽ được làm mát. Sau đó, gas chuyển dần sang dạng lỏng.
Quạt dàn nóng và luồng gió khi xe chạy giúp quá trình tản nhiệt tốt hơn. Nếu dàn nóng bẩn hoặc móp cánh tản nhiệt, khả năng làm lạnh sẽ giảm.
Trường hợp quạt làm mát yếu cũng ảnh hưởng lớn đến hiệu quả điều hòa. Lỗi này thường rõ hơn khi xe dừng lâu hoặc chạy trong đô thị.
3. Phin Lọc Gas
Phin lọc gas có nhiệm vụ lọc cặn bẩn và giữ ẩm trong hệ thống. Đây là bộ phận nhỏ nhưng ảnh hưởng lớn đến độ sạch của gas lạnh.
Sau thời gian dài sử dụng, phin lọc có thể bị nghẹt. Khi đó, hệ thống dễ bị tắc nghẽn hoặc có áp suất bất thường.
Trong một số trường hợp sửa chữa lớn, phin lọc cần được kiểm tra. Đặc biệt là khi thay lốc hoặc mở hệ thống điện lạnh.
4. Van Tiết Lưu
Van tiết lưu có nhiệm vụ giảm áp suất gas lạnh trước khi gas đi vào dàn lạnh. Khi áp suất giảm, gas sẽ bay hơi và hấp thụ nhiệt.
Đây là giai đoạn quan trọng để tạo hơi lạnh. Nếu van tiết lưu bị nghẹt hoặc kẹt, điều hòa có thể lạnh yếu.
Một số trường hợp còn gây đóng băng dàn lạnh. Van tiết lưu cũng cần được kiểm tra khi hệ thống lạnh lúc có lúc không.
5. Dàn Lạnh Điều Hòa
Dàn lạnh nằm bên trong khoang taplo. Bộ phận này có nhiệm vụ hấp thụ nhiệt từ không khí trong cabin.
Khi gas lạnh đi qua dàn lạnh, quạt gió sẽ thổi không khí qua bề mặt dàn. Không khí sau đó được làm mát và đưa vào khoang xe.
Nếu dàn lạnh bị bẩn hoặc nghẹt bụi, gió điều hòa có thể yếu. Dàn lạnh có nấm mốc cũng dễ gây mùi khó chịu.
Vệ sinh dàn lạnh định kỳ giúp hệ thống làm mát tốt hơn. Việc này cũng cải thiện chất lượng không khí trong xe.
6. Quạt Gió Điều Hòa
Quạt gió có nhiệm vụ đưa không khí đi qua dàn lạnh. Sau đó, luồng khí mát được thổi vào cabin.
Nếu quạt gió yếu, không khí lạnh sẽ không được phân phối đều. Khi đó, xe có thể lâu mát dù hệ thống gas vẫn hoạt động.
Một số dấu hiệu quạt gió lỗi gồm gió yếu, tiếng kêu lạ hoặc lúc chạy lúc không. Có trường hợp quạt chỉ hoạt động ở một vài cấp gió.
Khi kiểm tra điện lạnh ô tô, kỹ thuật viên cần đánh giá cả độ lạnh và lưu lượng gió.
7. Cảm Biến Và Bộ Điều Khiển
Trên các dòng xe hiện đại, hệ thống điện lạnh ô tô có nhiều cảm biến. Các cảm biến này theo dõi nhiệt độ, áp suất gas, tốc độ quạt và nhiệt độ dàn lạnh.
Bộ điều khiển sẽ nhận tín hiệu và điều chỉnh hoạt động của hệ thống. Nó có thể điều khiển lốc, quạt gió, cửa gió hoặc chế độ làm mát.
Nếu cảm biến lỗi, hệ thống có thể hoạt động sai. Xe có thể ngắt lốc bất thường hoặc báo lỗi điều hòa.
Với xe đời mới, máy chẩn đoán lỗi rất cần thiết. Thiết bị này giúp kiểm tra sâu hơn các tín hiệu điện lạnh.

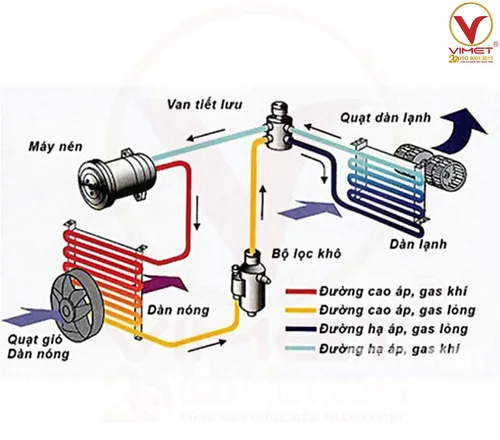

Nguyên Lý Hoạt Động Của Hệ Thống Điện Lạnh Ô Tô
Nguyên lý hoạt động của hệ thống điện lạnh ô tô dựa trên chu trình tuần hoàn gas lạnh. Gas liên tục thay đổi áp suất và trạng thái để hấp thụ nhiệt trong cabin.
Sau đó, nhiệt được thải ra môi trường bên ngoài. Quá trình cơ bản diễn ra như sau:
- Lốc điều hòa nén gas lạnh thành dạng áp suất cao.
- Gas áp suất cao đi đến dàn nóng để giải nhiệt.
- Gas được làm mát và chuyển sang trạng thái lỏng.
- Gas đi qua phin lọc và van tiết lưu.
- Van tiết lưu làm giảm áp suất gas.
- Gas lạnh đi vào dàn lạnh và hấp thụ nhiệt.
- Quạt gió thổi không khí lạnh vào cabin.
- Gas quay trở lại lốc để tiếp tục chu trình.
Chu trình này lặp lại liên tục khi điều hòa hoạt động. Nếu một bộ phận bị lỗi, khả năng làm lạnh của toàn hệ thống sẽ bị ảnh hưởng.
Dấu Hiệu Hệ Thống Điện Lạnh Ô Tô Cần Kiểm Tra
Sau thời gian sử dụng, hệ thống điều hòa có thể giảm hiệu suất. Bạn nên kiểm tra sớm nếu xe xuất hiện các dấu hiệu bất thường.
Một số dấu hiệu thường gặp gồm:
- Điều hòa không mát hoặc lạnh yếu.
- Gió thổi ra yếu hơn bình thường.
- Điều hòa có mùi hôi, mùi ẩm mốc.
- Lốc điều hòa phát tiếng kêu lạ.
- Điều hòa chỉ mát khi xe chạy.
- Xe bị hao gas nhanh.
- Dàn lạnh bị đóng băng.
- Có nước rò trong cabin.
- Quạt dàn nóng hoạt động không ổn định.
Những dấu hiệu này có thể đến từ nhiều nguyên nhân. Ví dụ như thiếu gas, rò rỉ gas, dàn nóng bẩn, dàn lạnh nghẹt hoặc lốc yếu.
Lưu Ý Khi Bảo Dưỡng Điện Lạnh Ô Tô
Để hệ thống điện lạnh ô tô hoạt động ổn định, bạn nên bảo dưỡng định kỳ. Không nên chờ đến khi điều hòa không còn mát mới kiểm tra.
Một số hạng mục nên kiểm tra gồm:
- Vệ sinh lọc gió điều hòa.
- Kiểm tra áp suất gas lạnh.
- Kiểm tra rò rỉ gas.
- Vệ sinh dàn nóng và dàn lạnh.
- Kiểm tra hoạt động của lốc điều hòa.
- Kiểm tra quạt gió và quạt dàn nóng.
- Hút chân không đúng kỹ thuật khi nạp gas.
- Sử dụng đúng loại gas và dầu lạnh theo xe.
Với gara làm dịch vụ điện lạnh ô tô, cần chuẩn bị thiết bị phù hợp. Các thiết bị cơ bản gồm máy nạp gas, máy hút chân không, đồng hồ đo gas và máy dò rò rỉ.
Những thiết bị này giúp quá trình kiểm tra chính xác hơn. Đồng thời, chúng cũng giúp kỹ thuật viên xử lý lỗi đúng kỹ thuật.
Kết Luận
Hệ thống điện lạnh ô tô gồm nhiều bộ phận quan trọng. Trong đó có lốc điều hòa, dàn nóng, phin lọc gas, van tiết lưu, dàn lạnh, quạt gió, cảm biến và bộ điều khiển.
Mỗi bộ phận đều có vai trò riêng trong quá trình làm mát cabin. Khi một chi tiết gặp lỗi, toàn bộ hệ thống có thể bị ảnh hưởng.
Hiểu rõ cấu tạo và nguyên lý hoạt động sẽ giúp bạn dễ nhận biết dấu hiệu bất thường. Bên cạnh đó, bảo dưỡng đúng cách cũng giúp hệ thống vận hành ổn định và tiết kiệm chi phí sửa chữa.
