Máy Ép Thủy Lực: Cấu Tạo Và Nguyên Lý Hoạt Động

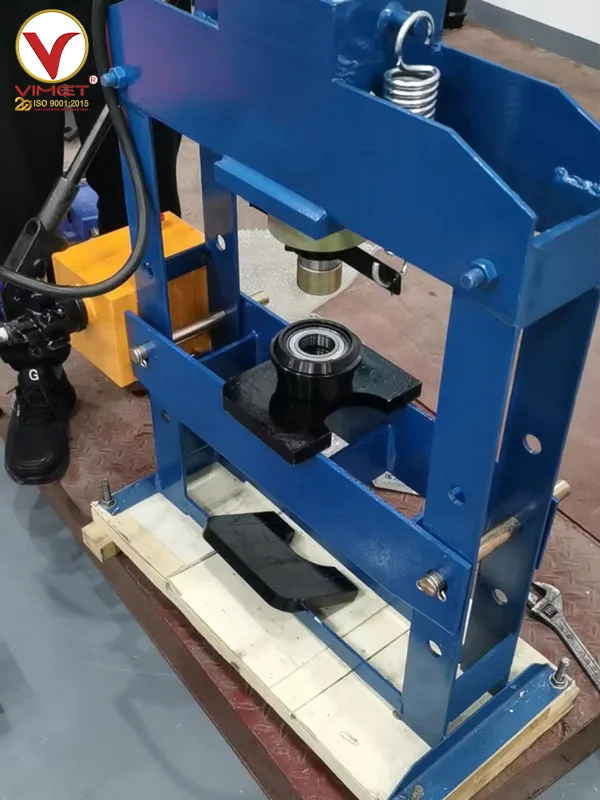

Trong garage và xưởng cơ khí, nhiều chi tiết như vòng bi, bạc lót hay chốt được lắp với độ chặt cao. Việc tháo lắp bằng búa hoặc lực tay thường khó kiểm soát và dễ làm hỏng chi tiết.
Máy ép thủy lực giúp tạo lực ép lớn theo phương xác định, hỗ trợ quá trình tháo lắp và nắn chỉnh thuận tiện hơn. Thiết bị được sử dụng khá phổ biến trong sửa chữa ô tô, cơ khí và bảo trì máy móc.
Trong bài viết này, VIMET sẽ cùng bạn tìm hiểu cấu tạo máy ép thủy lực, nguyên lý hoạt động, ứng dụng thực tế và những lưu ý quan trọng khi sử dụng.

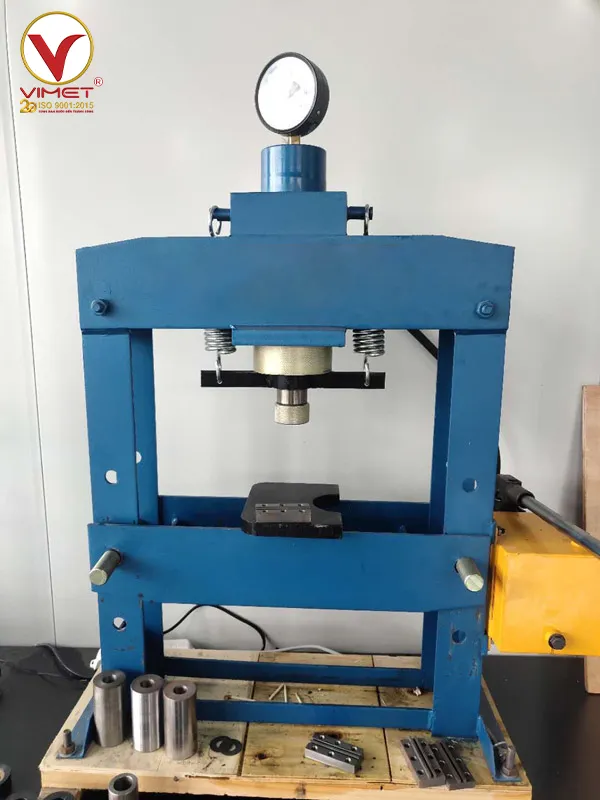

Máy Ép Thủy Lực Là Gì?
Máy ép thủy lực là thiết bị sử dụng áp suất của chất lỏng để tạo ra lực ép. Trong phần lớn thiết bị thông dụng, chất lỏng làm việc là dầu thủy lực.
Thay vì tạo lực trực tiếp bằng cơ cấu cơ khí, máy sử dụng bơm để đưa dầu vào xi lanh. Áp suất dầu tác động lên piston, từ đó tạo chuyển động và lực ép lên chi tiết.
Tùy thiết kế, máy có thể vận hành bằng bơm tay, bơm khí – thủy lực hoặc hệ thống bơm dẫn động bằng điện.
Trong garage ô tô, thiết bị thường được dùng cho các công việc cần lực lớn nhưng vẫn cần kiểm soát tốt. Ví dụ như tháo vòng bi, ép bạc, tháo chốt hoặc nắn một số chi tiết cơ khí.
Lực ép của từng máy có giới hạn riêng. Vì vậy, không nên chỉ dựa vào kích thước bên ngoài để đánh giá khả năng làm việc.

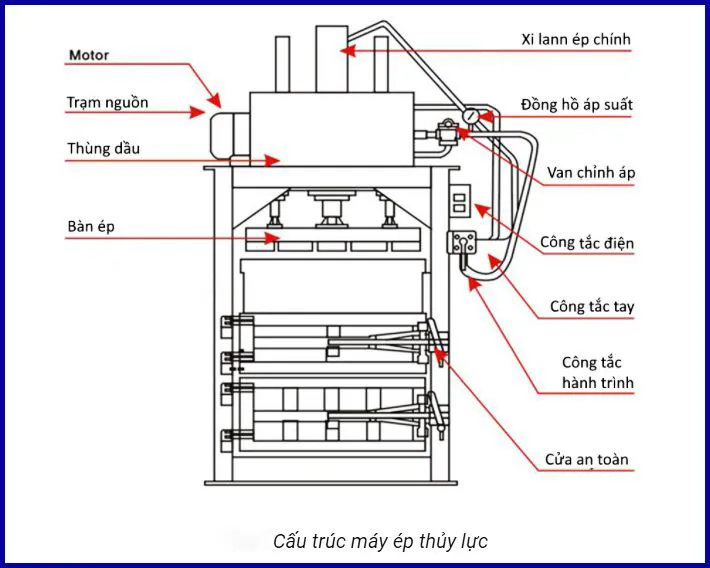

Cấu Tạo Của Máy Ép Thủy Lực
Cấu tạo máy ép thủy lực có thể thay đổi theo tải trọng, kiểu khung và phương pháp vận hành. Tuy nhiên, một máy ép cơ bản thường gồm phần khung chịu lực và hệ thống thủy lực.
Khung Máy Và Bàn Ép
Khung máy là bộ phận chịu tải chính khi thiết bị tạo lực.
Ở dòng máy ép dùng trong garage, khung thường có dạng đứng. Phía dưới là bàn ép để đặt chi tiết và đồ gá.
Một số máy cho phép thay đổi vị trí bàn theo chiều cao. Nhờ đó, khoảng làm việc có thể được điều chỉnh theo kích thước chi tiết.
Bàn ép cần được kê chắc chắn và cân bằng. Khi chi tiết đặt lệch tâm, lực ép có thể tác động không đều lên máy và đồ gá.
Đây là lý do người vận hành không nên chỉ quan tâm đến lực ép. Độ cứng vững của khung và cách đặt chi tiết cũng rất quan trọng.
Hệ Thống Thủy Lực
Đây là phần tạo lực chính của thiết bị.
Xi lanh thủy lực chứa piston và biến áp suất dầu thành chuyển động cơ học. Khi dầu được đưa vào xi lanh, piston dịch chuyển và tạo lực lên đầu ép.
Bơm thủy lực có nhiệm vụ tạo dòng dầu. Với máy ép thủ công, kỹ thuật viên thường sử dụng tay bơm. Các máy công suất lớn hơn có thể dùng motor dẫn động bơm.
Bình chứa giữ dầu thủy lực cho hệ thống. Dầu sau khi hoàn thành chu trình sẽ quay trở lại bình để tiếp tục sử dụng.
Van điều khiển giúp kiểm soát hướng dầu hoặc xả áp. Một số máy còn có van giới hạn áp suất để bảo vệ hệ thống khi tải tăng quá mức.
Đồng hồ áp suất thường được trang bị trên nhiều dòng máy. Bộ phận này giúp người vận hành theo dõi áp lực trong hệ thống. Tuy nhiên, áp suất hiển thị không phải lúc nào cũng đồng nghĩa trực tiếp với lực ép nếu chưa xét đến thiết kế xi lanh.
Xem thêm: Kích Ô Tô Thủy Lực: Nguyên Lý Và Cấu Tạo Hoạt Động
Nguyên Lý Hoạt Động Của Máy Ép Thủy Lực
Nguyên lý máy ép thủy lực dựa trên khả năng truyền áp suất của chất lỏng trong hệ thống kín.
Khi người vận hành tác động lên bơm, dầu được hút từ bình chứa và đưa vào xi lanh. Áp suất trong khoang xi lanh tăng lên.
Áp suất này tác động lên bề mặt piston. Piston bắt đầu di chuyển và truyền lực đến đầu ép.
Khi đầu ép tiếp xúc với chi tiết, lực tiếp tục tăng theo áp suất của hệ thống. Nhờ vậy, máy có thể tháo hoặc lắp những chi tiết có độ chặt lớn.
Quan hệ cơ bản giữa áp suất, diện tích piston và lực có thể biểu diễn bằng:
F = P × A
Trong đó:
- F là lực tạo ra.
- P là áp suất chất lỏng.
- A là diện tích tác dụng của piston.
Có thể hiểu đơn giản, với cùng một mức áp suất, piston có diện tích lớn hơn sẽ tạo ra lực lớn hơn.
Cơ chế này liên quan đến nguyên lý Pascal. Áp suất tác dụng lên chất lỏng trong hệ thống kín được truyền đi trong chất lỏng.
Sau khi hoàn thành quá trình ép, van xả được mở. Dầu hồi về bình chứa và piston trở về vị trí ban đầu theo cơ cấu của từng máy.
Trong thực tế, lực đầu ra còn chịu ảnh hưởng bởi tổn thất thủy lực, ma sát và tình trạng thiết bị. Vì vậy, không nên dùng công thức lý thuyết để thay thế hoàn toàn thông số do nhà sản xuất cung cấp.
Ứng Dụng Của Máy Ép Thủy Lực Trong Thực Tế
Ứng dụng máy ép thủy lực khá rộng vì thiết bị có thể tạo lực lớn theo hướng kiểm soát được.
Trong garage ô tô, một công việc quen thuộc là ép tháo và lắp vòng bi. Nhiều loại vòng bi được lắp chặt vào trục hoặc vỏ, nên tháo bằng phương pháp thủ công có thể gây hư hỏng.
Thiết bị cũng được sử dụng để tháo bạc lót và ép chốt. Khi có đồ gá phù hợp, lực được truyền đều hơn vào vùng cần thao tác.
Một số chi tiết bị cong hoặc biến dạng nhẹ cũng có thể được nắn bằng máy ép. Tuy nhiên, kỹ thuật viên cần đánh giá vật liệu và mức độ hư hỏng trước khi thực hiện.
Trong xưởng cơ khí, máy còn được dùng để uốn, nắn, ép định hình hoặc lắp ráp các chi tiết có độ dôi.
Ngoài ra, thiết bị hỗ trợ nhiều công việc bảo trì máy móc. Những cụm cơ khí cần tháo lắp bằng lực lớn thường phù hợp với phương pháp ép hơn là dùng búa tác động trực tiếp.
Tuy vậy, không phải máy nào cũng thực hiện được mọi công việc. Khả năng sử dụng còn phụ thuộc vào lực ép định mức, hành trình piston, khoảng làm việc và kích thước bàn.
Với máy ép thủy lực garage, việc chọn đúng mức tải giúp công việc thuận tiện hơn và tránh phải thường xuyên vận hành sát giới hạn của máy.
Những Lưu Ý Khi Sử Dụng Máy Ép Thủy Lực
Lực ép của thiết bị có thể rất lớn nên việc vận hành cần được thực hiện cẩn thận.
Trước khi ép, chi tiết phải được đặt ổn định và đúng tâm. Nếu đặt nghiêng, lực có thể truyền lệch và làm chi tiết bật khỏi vị trí.
Đồ gá cũng cần phù hợp với hình dạng của chi tiết. Không nên dùng các vật kê tạm thời thiếu ổn định để chịu tải.
Một số điểm cần lưu ý gồm:
- Không vận hành vượt tải trọng định mức.
- Kiểm tra máy trước khi sử dụng.
- Quan sát đường ống và các vị trí có nguy cơ rò dầu.
- Đặt chi tiết và đồ gá chắc chắn.
- Không đưa tay vào vùng ép khi máy đang tạo lực.
- Theo dõi áp suất trong quá trình làm việc nếu máy có đồng hồ.
- Kiểm tra dầu thủy lực và các mối nối định kỳ.
- Dừng máy nếu phát hiện tiếng động hoặc chuyển động bất thường.
Nếu áp suất tăng nhanh nhưng chi tiết không dịch chuyển, không nên tiếp tục tăng lực một cách máy móc. Hãy dừng lại để kiểm tra cách gá, hướng ép và tình trạng chi tiết.
Một lỗi thường gặp khác là dùng đầu ép tác động sai vị trí. Với vòng bi chẳng hạn, lực cần truyền đúng vào vòng phù hợp với cách lắp. Ép sai vị trí có thể làm hỏng vòng bi ngay cả khi quá trình ép vẫn thực hiện được.
Xem thêm: Cách Chọn Kích Thủy Lực Theo Tải Trọng Xe [Cập nhật 2026]
Kết Luận
Máy ép thủy lực tạo lực bằng cách sử dụng áp suất dầu tác động lên piston. Nhờ cơ chế này, thiết bị có thể xử lý nhiều công việc cần lực lớn trong garage và xưởng cơ khí.
Cấu tạo cơ bản của máy gồm khung, bàn ép, xi lanh, bơm, bình dầu và các van điều khiển. Tùy loại máy, hệ thống có thể được bổ sung motor, đồng hồ áp suất và các cơ cấu hỗ trợ khác.
Hiểu đúng nguyên lý máy ép thủy lực giúp người vận hành sử dụng thiết bị hợp lý hơn. Đồng thời, việc chọn đúng tải trọng và gá đặt chi tiết đúng cách cũng ảnh hưởng trực tiếp đến hiệu quả công việc.
Sau bài viết này, hy vọng bạn đã hiểu rõ hơn cấu tạo, nguyên lý hoạt động và ứng dụng của máy ép thủy lực để lựa chọn và sử dụng thiết bị phù hợp với nhu cầu thực tế.
