Cầu Nâng 2 Trụ: Cấu Tạo Và Nguyên Lý Hoạt Động Hiệu Quả
Cầu nâng 2 trụ là thiết bị nâng hạ ô tô được sử dụng phổ biến trong các gara sửa chữa hiện nay. Thiết bị giúp nâng xe lên cao, tạo không gian thuận tiện để kiểm tra gầm, thay dầu, sửa phanh, làm lốp và bảo dưỡng nhiều hạng mục khác.
Để sử dụng cầu nâng an toàn và hiệu quả, chủ gara cần hiểu rõ cấu tạo cũng như nguyên lý hoạt động của thiết bị. Bài viết dưới đây sẽ giúp bạn nắm được những thông tin quan trọng nhất về cầu nâng 2 trụ.
Cầu Nâng 2 Trụ Là Gì?
Cầu nâng 2 trụ là thiết bị nâng ô tô bằng hệ thống thủy lực hoặc thủy lực kết hợp cơ khí. Thiết bị gồm hai trụ đứng được cố định chắc chắn xuống nền bê tông.
Khi vận hành, cầu nâng sẽ đưa xe lên khỏi mặt sàn. Nhờ đó, kỹ thuật viên có thể thao tác dưới gầm xe dễ dàng và an toàn hơn.
Cầu nâng 2 trụ thường được dùng trong:
- Gara sửa chữa ô tô
- Xưởng bảo dưỡng nhanh
- Khu sửa gầm, phanh, lốp
- Trung tâm dịch vụ ô tô
- Xưởng chăm sóc xe chuyên nghiệp
So với con đội hoặc kích thủy lực, cầu nâng 2 trụ giúp tiết kiệm thời gian hơn. Thiết bị cũng tạo hình ảnh chuyên nghiệp hơn cho gara.

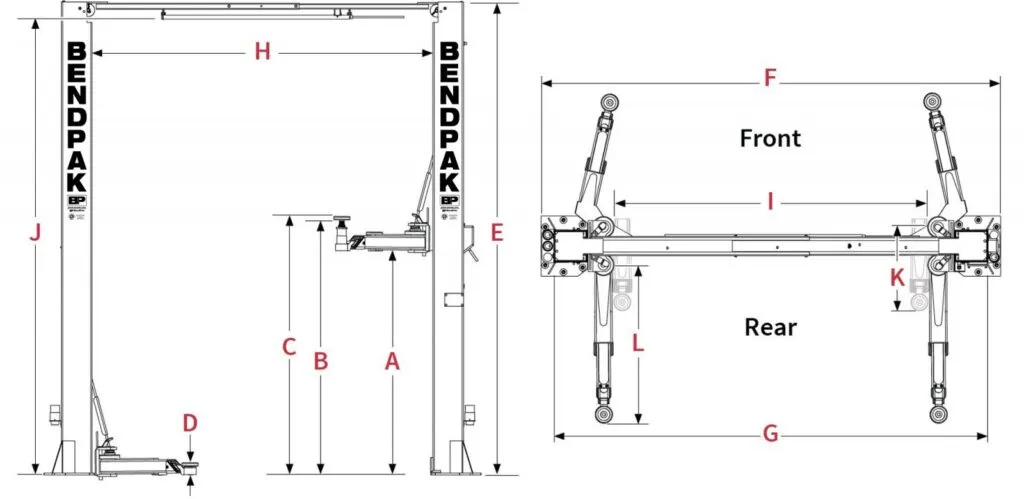

Cấu Tạo Cầu Nâng 2 Trụ
Cấu tạo cầu nâng 2 trụ không quá phức tạp. Tuy nhiên, mỗi bộ phận đều có vai trò quan trọng trong quá trình nâng hạ xe.
1. Hai Trụ Cầu
Hai trụ đứng là phần khung chính của cầu nâng. Đây là bộ phận chịu lực lớn nhất khi thiết bị hoạt động.
Trụ cầu thường được làm bằng thép chịu lực. Khi lắp đặt, hai trụ phải được cố định chắc chắn xuống nền bê tông bằng bulong chuyên dụng.
2. Tay Nâng
Tay nâng là bộ phận đỡ xe trong quá trình nâng hạ. Mỗi cầu thường có bốn tay nâng, chia đều hai bên.
Tay nâng có thể điều chỉnh ra vào để phù hợp với nhiều dòng xe. Khi sử dụng, kỹ thuật viên cần đặt tay nâng đúng điểm chịu lực dưới gầm xe.
3. Đệm Cao Su
Đệm cao su nằm ở đầu tay nâng. Bộ phận này tiếp xúc trực tiếp với gầm xe.
Đệm cao su giúp giảm trầy xước và hạn chế tác động mạnh lên thân xe. Nếu đệm bị mòn hoặc nứt, cần thay mới để đảm bảo an toàn.
4. Hệ Thống Thủy Lực
Hệ thống thủy lực là bộ phận tạo lực nâng chính. Nó thường gồm bơm thủy lực, xi lanh, bình dầu, van và đường ống dầu.
Khi bơm hoạt động, dầu thủy lực tạo áp lực để đưa xe lên cao. Nếu hệ thống bị thiếu dầu hoặc rò rỉ, cầu có thể nâng yếu hoặc nâng không đều.
5. Dây Cáp Cân Bằng
Dây cáp giúp hai bên cầu nâng hoạt động đồng đều. Nhờ đó, xe được nâng lên ổn định hơn.
Trong quá trình sử dụng, cần kiểm tra độ căng và tình trạng mòn của dây cáp. Nếu cáp bị xơ hoặc chùng, nên xử lý sớm.
6. Khóa An Toàn
Khóa an toàn giúp giữ xe cố định khi cầu đã nâng lên. Đây là bộ phận rất quan trọng trong quá trình sửa chữa.
Trước khi làm việc dưới gầm xe, kỹ thuật viên cần đảm bảo cầu đã vào khóa an toàn. Không nên chỉ phụ thuộc vào áp lực thủy lực.
7. Bộ Điều Khiển
Bộ điều khiển dùng để nâng và hạ cầu. Tùy từng model, bộ điều khiển có thể là nút bấm, công tắc hoặc tay gạt.
Người vận hành cần đứng ở vị trí quan sát rõ xe khi điều khiển cầu nâng.
Nguyên Lý Hoạt Động Của Cầu Nâng 2 Trụ
Nguyên lý cầu nâng 2 trụ chủ yếu dựa trên áp lực dầu thủy lực. Khi người dùng bấm nút nâng, motor sẽ kích hoạt bơm thủy lực.
Dầu được đẩy vào xi lanh. Áp lực dầu làm cơ cấu nâng di chuyển lên. Tay nâng sẽ đỡ xe và đưa xe lên khỏi mặt sàn.
Khi xe đạt độ cao cần thiết, khóa an toàn sẽ giữ cầu ở vị trí làm việc. Lúc này, kỹ thuật viên có thể tiến hành kiểm tra hoặc sửa chữa dưới gầm xe.
Khi cần hạ xe, người vận hành mở khóa an toàn và kích hoạt van xả dầu. Dầu hồi về bình chứa. Tay nâng hạ xuống từ từ và đưa xe trở lại mặt sàn.
Toàn bộ quá trình nâng hạ cần được thực hiện chậm, đều và có quan sát. Nếu xe bị lệch hoặc có tiếng động bất thường, cần dừng lại để kiểm tra ngay.
Các Loại Cầu Nâng 2 Trụ Phổ Biến
Hiện nay, cầu nâng 2 trụ thường có hai loại chính: cầu nâng giằng trên và cầu nâng giằng dưới.

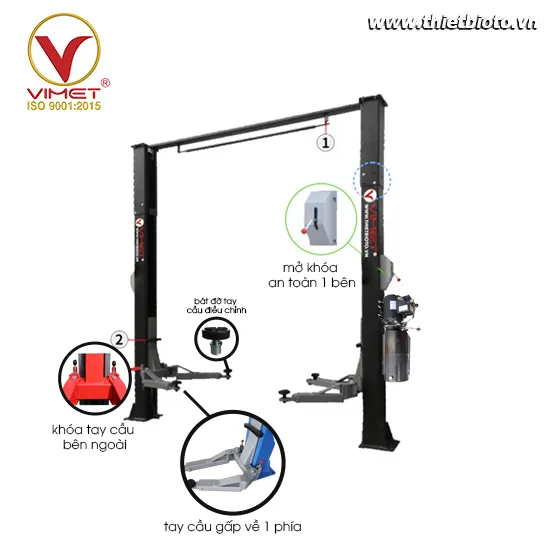

Cầu Nâng 2 Trụ Giằng Trên
Loại này có thanh giằng nằm phía trên hai trụ. Khu vực sàn bên dưới thông thoáng hơn, thuận tiện cho kỹ thuật viên di chuyển.
Cầu giằng trên phù hợp với gara có chiều cao mái tốt. Đây là lựa chọn phổ biến trong nhiều xưởng sửa chữa chuyên nghiệp.
Cầu Nâng 2 Trụ Giằng Dưới
Loại này có phần giằng nằm sát mặt sàn. Ưu điểm là phù hợp với gara có trần thấp.
Tuy nhiên, phần giằng dưới có thể tạo gờ trên nền. Vì vậy, khi bố trí mặt bằng cần tính toán để xe ra vào thuận tiện.
Bảng Tóm Tắt Cấu Tạo Cầu Nâng 2 Trụ
| Bộ phận | Công dụng chính |
| Hai trụ cầu | Chịu lực và cố định thiết bị |
| Tay nâng | Đỡ xe khi nâng hạ |
| Đệm cao su | Bảo vệ điểm tiếp xúc với gầm xe |
| Hệ thống thuỷ lực | Tạo lực nâng xe |
| Dây cáp cân bằng | Giúp hai bên nâng đều |
| Khoá an toàn | Giữ xe ở vị trí làm việc |
| Bộ điều khiển | Điều khiển nang và hạ cầu |
Lưu Ý Khi Sử Dụng Cầu Nâng 2 Trụ
Để cầu nâng vận hành ổn định và an toàn, người dùng cần chú ý một số điểm sau:
- Không nâng xe vượt tải trọng cho phép.
- Đặt tay nâng đúng điểm chịu lực.
- Kiểm tra khóa an toàn trước khi sửa xe.
- Không đứng dưới xe khi cầu chưa vào khóa.
- Không hạ cầu khi có vật cản bên dưới.
- Kiểm tra dầu thủy lực định kỳ.
- Theo dõi dây cáp, bulong và đệm cao su.
- Bảo dưỡng cầu nâng theo khuyến cáo của nhà cung cấp.
Những thao tác này giúp giảm rủi ro trong quá trình sử dụng. Đồng thời, chúng cũng giúp kéo dài tuổi thọ thiết bị.
Kết Luận
Cầu nâng 2 trụ là thiết bị quan trọng trong các gara sửa chữa ô tô. Thiết bị giúp nâng xe nhanh, tạo không gian làm việc rộng và hỗ trợ nhiều hạng mục sửa chữa dưới gầm.
Hiểu rõ cấu tạo cầu nâng 2 trụ và nguyên lý cầu nâng 2 trụ sẽ giúp chủ gara sử dụng thiết bị hiệu quả hơn. Bên cạnh đó, việc lắp đặt đúng kỹ thuật và bảo dưỡng định kỳ cũng rất cần thiết để đảm bảo an toàn trong quá trình vận hành.
