Máy Nén Khí Trục Vít: Cấu Tạo Và Nguyên Lý Hoạt Động
Cấu tạo máy nén khí trục vít là nội dung quan trọng mà người dùng nên hiểu trước khi lựa chọn, vận hành hoặc bảo dưỡng thiết bị. Đây là dòng máy nén khí được sử dụng phổ biến trong gara ô tô, xưởng sản xuất, nhà máy và các hệ thống cần nguồn khí nén ổn định.
So với máy nén khí piston, máy nén khí trục vít phù hợp hơn với nhu cầu làm việc liên tục. Máy có khả năng tạo lưu lượng khí đều, vận hành ổn định và đáp ứng tốt các hệ thống khí nén có cường độ sử dụng cao.
Bài viết dưới đây, Vimet sẽ giúp bạn nắm rõ cấu tạo, nguyên lý hoạt động và những lưu ý quan trọng khi sử dụng máy nén khí trục vít.
Tổng Quan Về Máy Nén Khí Trục Vít
Máy nén khí trục vít là dòng máy dùng cụm trục vít để nén không khí. Bên trong đầu nén có hai trục vít quay ngược chiều và ăn khớp với nhau. Khi máy hoạt động, không khí được hút vào, nén lại và đưa ra hệ thống sử dụng.
Dòng máy này thường xuất hiện trong các môi trường cần khí nén liên tục. Ví dụ như gara ô tô lớn, xưởng cơ khí, nhà máy sản xuất, khu công nghiệp hoặc các hệ thống dùng nhiều thiết bị khí nén cùng lúc.
Ưu điểm nổi bật của máy nén khí trục vít là khả năng vận hành bền bỉ. Máy cho lưu lượng khí ổn định, ít rung hơn nhiều dòng piston và phù hợp với nhu cầu làm việc trong thời gian dài.
Tuy nhiên, để máy hoạt động hiệu quả, người dùng cần hiểu rõ các bộ phận chính bên trong. Việc nắm được cấu tạo máy nén khí trục vít sẽ giúp quá trình kiểm tra, bảo dưỡng và xử lý lỗi dễ dàng hơn.

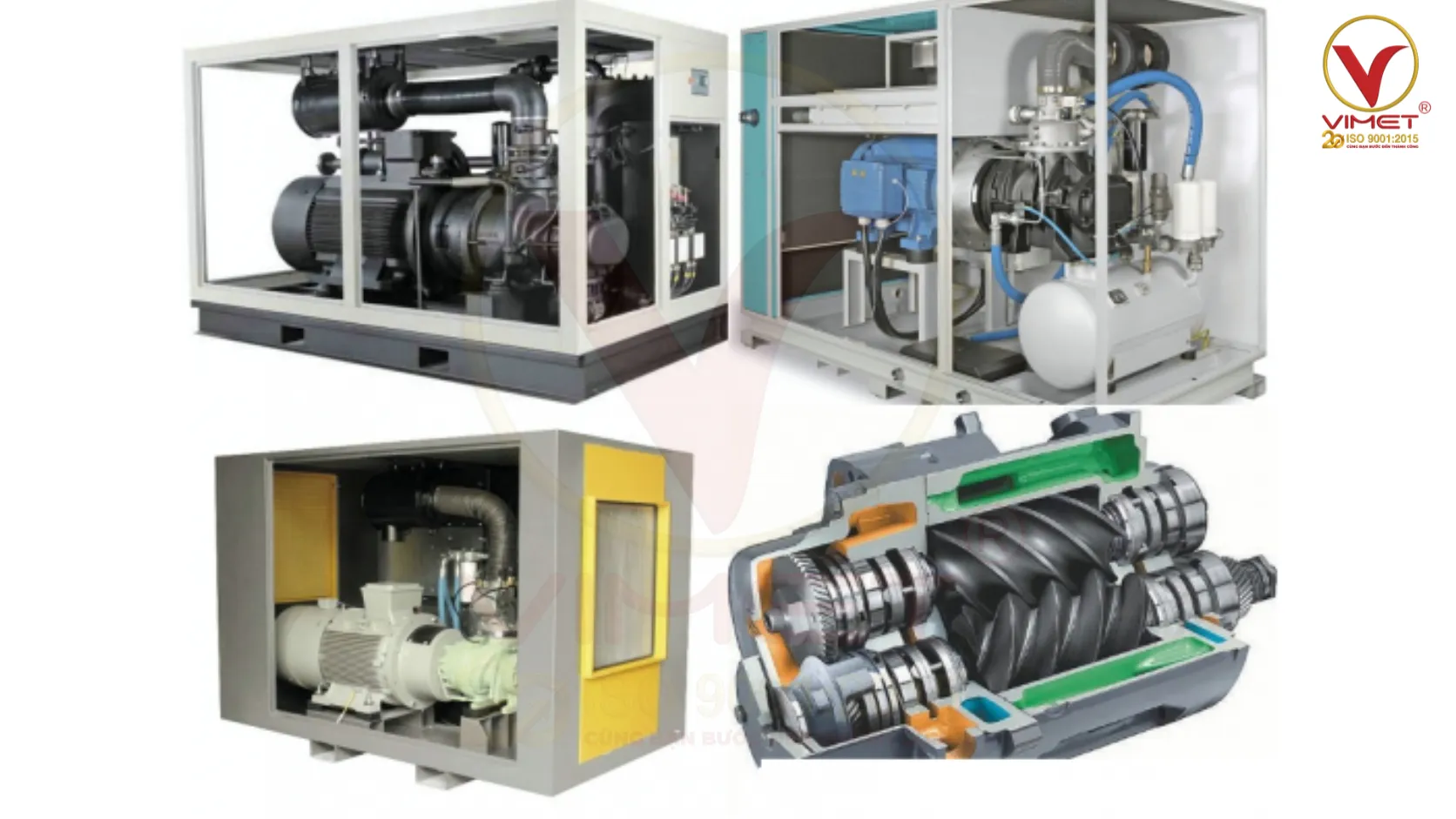

Cấu Tạo Máy Nén Khí Trục Vít
Cấu tạo máy nén khí trục vít gồm nhiều bộ phận phối hợp với nhau. Mỗi bộ phận đảm nhận một nhiệm vụ riêng trong quá trình hút khí, nén khí, làm mát, tách dầu và điều khiển máy.

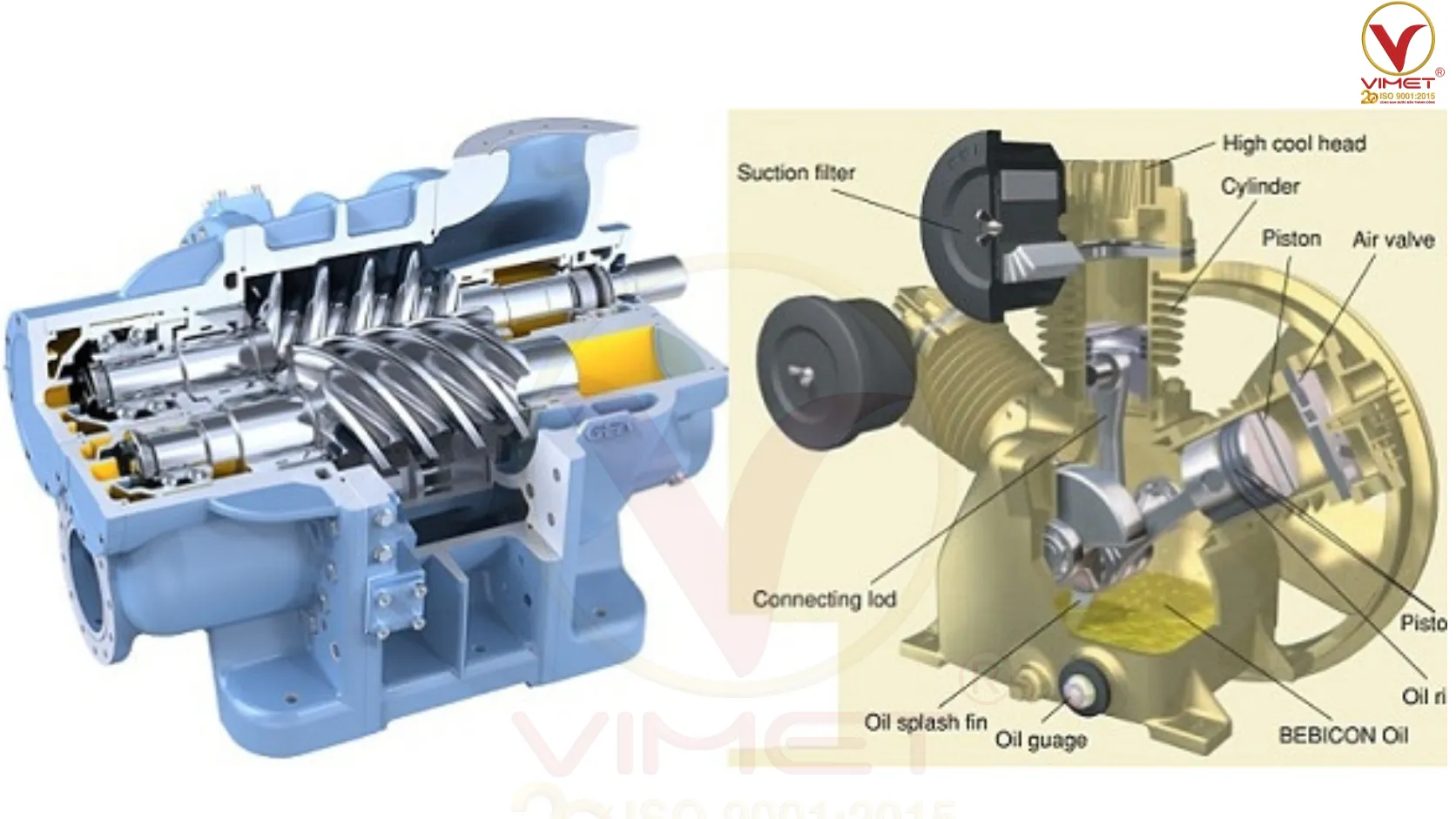

Cụm Đầu Nén Trục Vít
Cụm đầu nén là bộ phận quan trọng nhất của máy. Bên trong đầu nén có hai trục vít quay ngược chiều nhau. Khi hai trục vít hoạt động, không khí được hút vào khoang nén và dần bị nén lại.
Đầu nén ảnh hưởng trực tiếp đến lưu lượng khí, áp suất và hiệu suất làm việc của máy. Vì vậy, bộ phận này cần được bôi trơn, làm mát và bảo dưỡng đúng cách.
Nếu đầu nén bị mòn, thiếu dầu hoặc làm việc trong điều kiện quá nóng, máy có thể lên áp chậm, phát tiếng kêu lạ hoặc giảm hiệu suất nén khí.
Động Cơ Điện
Động cơ điện có nhiệm vụ cung cấp lực quay cho cụm đầu nén. Công suất động cơ cần phù hợp với thiết kế của máy, áp suất làm việc và lưu lượng khí yêu cầu.
Khi động cơ hoạt động ổn định, máy sẽ vận hành đều và ít bị quá tải. Ngược lại, motor yếu, nóng bất thường hoặc lỗi nguồn điện có thể khiến máy chạy không ổn định.
Trong quá trình sử dụng, nên chú ý tiếng ồn, độ rung và nhiệt độ của động cơ. Đây là những dấu hiệu giúp phát hiện sớm các vấn đề trong hệ thống truyền động.
Hệ Thống Lọc
Hệ thống lọc trong máy nén khí trục vít thường gồm lọc gió, lọc dầu và lọc tách dầu. Đây là nhóm bộ phận quan trọng giúp máy vận hành sạch, ổn định và bền hơn.
Lọc gió có nhiệm vụ lọc bụi trước khi không khí đi vào đầu nén. Nếu lọc gió bị bẩn, lượng khí hút vào sẽ giảm. Máy có thể nóng hơn, lên áp chậm hơn và tiêu hao điện nhiều hơn.
Lọc dầu giúp loại bỏ cặn bẩn trong dầu bôi trơn. Dầu sạch sẽ giúp quá trình bôi trơn và làm mát đầu nén hiệu quả hơn. Nếu lọc dầu bị nghẹt, dầu lưu thông kém và máy dễ báo lỗi nhiệt độ.
Lọc tách dầu có nhiệm vụ tách dầu ra khỏi khí nén sau quá trình nén. Nếu bộ phận này hoạt động kém, khí nén đầu ra có thể bị lẫn dầu. Điều này ảnh hưởng đến chất lượng khí và các thiết bị sử dụng phía sau.
Dầu Máy Và Két Giải Nhiệt
Dầu trong máy nén khí trục vít không chỉ dùng để bôi trơn. Dầu còn giúp làm mát, làm kín khe hở trong đầu nén và giảm ma sát giữa các chi tiết khi máy hoạt động.
Dầu cần được sử dụng đúng loại và thay đúng lịch. Nếu dầu bị bẩn, thiếu hoặc dùng sai tiêu chuẩn, máy dễ nóng, chạy nặng và nhanh xuống cấp.
Két giải nhiệt có nhiệm vụ làm mát dầu và khí nén. Khi máy vận hành liên tục, nhiệt độ trong hệ thống sẽ tăng lên. Két giải nhiệt giúp đưa nhiệt độ về mức phù hợp để máy làm việc ổn định.
Nếu két bị bám bụi hoặc tắc nghẽn, máy rất dễ báo nhiệt cao. Vì vậy, khu vực két giải nhiệt cần được vệ sinh định kỳ, nhất là khi máy đặt trong môi trường nhiều bụi.
Van Điều Khiển Và Bộ Điều Khiển
Van hút có nhiệm vụ điều tiết lượng không khí đi vào đầu nén. Khi máy chạy tải, van mở để không khí đi vào. Khi máy chạy không tải, van sẽ đóng hoặc giảm lượng khí hút.
Van áp suất giúp duy trì áp suất ổn định trong hệ thống. Một số dòng máy có van áp suất tối thiểu để hỗ trợ quá trình tách dầu và cấp khí ra ngoài.
Bộ điều khiển giúp người dùng theo dõi tình trạng máy. Tùy từng model, bộ điều khiển có thể hiển thị áp suất, nhiệt độ, thời gian chạy, lịch bảo dưỡng và mã lỗi.
Nhờ bộ điều khiển, người dùng dễ nhận biết các cảnh báo bất thường. Khi máy báo lỗi, cần kiểm tra sớm để tránh hư hỏng nặng hơn.

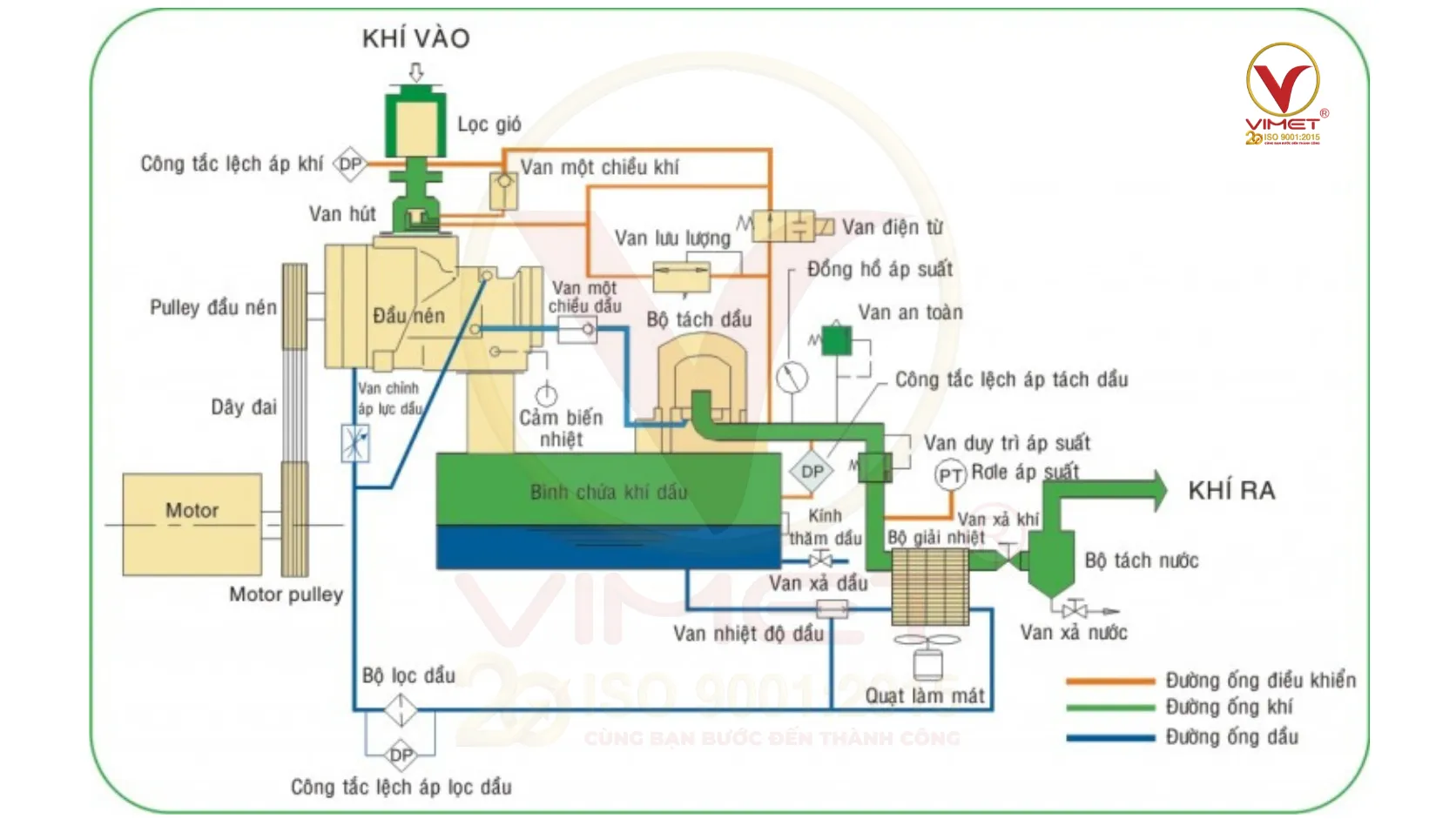

Nguyên Lý Hoạt Động Của Máy Nén Khí Trục Vít
Nguyên lý máy nén khí trục vít dựa trên chuyển động quay của hai trục vít trong đầu nén. Khi hai trục vít quay ngược chiều, không khí được hút vào và bị nén lại trong khoang nén.
Quá trình hoạt động có thể hiểu đơn giản như sau:
- Không khí bên ngoài đi qua lọc gió.
- Van hút mở để đưa khí vào đầu nén.
- Hai trục vít quay và làm giảm thể tích khoang khí.
- Không khí được nén lại để tạo áp suất cao hơn.
- Dầu được phun vào để làm mát, bôi trơn và làm kín.
- Hỗn hợp khí và dầu đi qua bộ phận tách dầu.
- Khí nén sau khi tách dầu đi ra hệ thống sử dụng.
- Dầu được làm mát, lọc sạch và tuần hoàn về đầu nén.
Nhờ cơ chế này, máy nén khí trục vít có thể tạo ra dòng khí nén ổn định. Đây là lý do dòng máy này thường được dùng trong hệ thống khí nén cần làm việc liên tục.
Tuy nhiên, hiệu quả hoạt động của máy phụ thuộc nhiều vào tình trạng của từng bộ phận. Lọc gió bẩn, dầu kém chất lượng, két giải nhiệt bám bụi hoặc van hút hoạt động sai đều có thể làm máy giảm hiệu suất.
Lưu Ý Khi Sử Dụng Và Bảo Dưỡng
Để máy nén khí trục vít vận hành ổn định, người dùng cần chú ý đến môi trường đặt máy và lịch bảo dưỡng. Đây là hai yếu tố ảnh hưởng trực tiếp đến tuổi thọ thiết bị.
Máy nên được đặt ở khu vực khô ráo, thoáng khí và ít bụi. Không nên đặt máy sát tường, trong phòng quá nóng hoặc nơi có nhiều dầu mỡ. Không gian xung quanh máy cần đủ thoáng để quá trình tản nhiệt diễn ra tốt.
Trong quá trình sử dụng, cần kiểm tra và bảo dưỡng các hạng mục sau:
- Vệ sinh lọc gió định kỳ.
- Thay dầu đúng loại và đúng thời gian.
- Thay lọc dầu, lọc tách dầu theo khuyến cáo.
- Vệ sinh két giải nhiệt để tránh quá nhiệt.
- Theo dõi áp suất và nhiệt độ trên bộ điều khiển.
- Kiểm tra rò rỉ dầu hoặc khí nén.
- Không để máy hoạt động quá tải trong thời gian dài.
- Không tự tháo đầu nén nếu không có chuyên môn.
Nếu máy có dấu hiệu nóng nhanh, lên áp chậm, khí nén lẫn dầu hoặc báo lỗi liên tục, cần kiểm tra sớm. Việc xử lý kịp thời sẽ giúp hạn chế hư hỏng lớn và giảm chi phí sửa chữa.
Với các gara hoặc xưởng sử dụng khí nén hằng ngày, nên lập lịch bảo dưỡng rõ ràng. Điều này giúp máy hoạt động bền hơn và đảm bảo nguồn khí nén ổn định cho toàn bộ hệ thống.
Kết Luận
Cấu tạo máy nén khí trục vít gồm nhiều bộ phận quan trọng như đầu nén, động cơ, hệ thống lọc, dầu máy, két giải nhiệt, van điều khiển và bộ điều khiển. Mỗi bộ phận đều ảnh hưởng trực tiếp đến hiệu suất, độ ổn định và tuổi thọ của máy.
Hiểu rõ cấu tạo và nguyên lý máy nén khí trục vít sẽ giúp người dùng vận hành thiết bị đúng cách hơn. Đồng thời, việc bảo dưỡng định kỳ cũng giúp máy hoạt động bền bỉ, tiết kiệm chi phí sửa chữa và duy trì nguồn khí nén ổn định cho gara hoặc nhà xưởng.
