Máy Test Lỗi Ô Tô Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động
Ô tô đời mới có rất nhiều cảm biến và hộp điều khiển điện tử. Khi xe sáng đèn báo lỗi, chạy yếu, hao nhiên liệu hoặc hoạt động bất thường, anh em khó xác định nguyên nhân nếu chỉ kiểm tra bằng mắt thường.
Lúc này, máy test lỗi ô tô là thiết bị rất cần thiết trong gara. Máy giúp đọc mã lỗi, xem dữ liệu hoạt động và hỗ trợ thợ khoanh vùng vấn đề nhanh hơn.
Vậy máy test lỗi ô tô là gì? Thiết bị này có cấu tạo ra sao và hoạt động theo nguyên lý nào? Bài viết dưới đây, Vimet sẽ giúp anh em hiểu rõ hơn.
Máy Test Lỗi Ô Tô Là Gì?

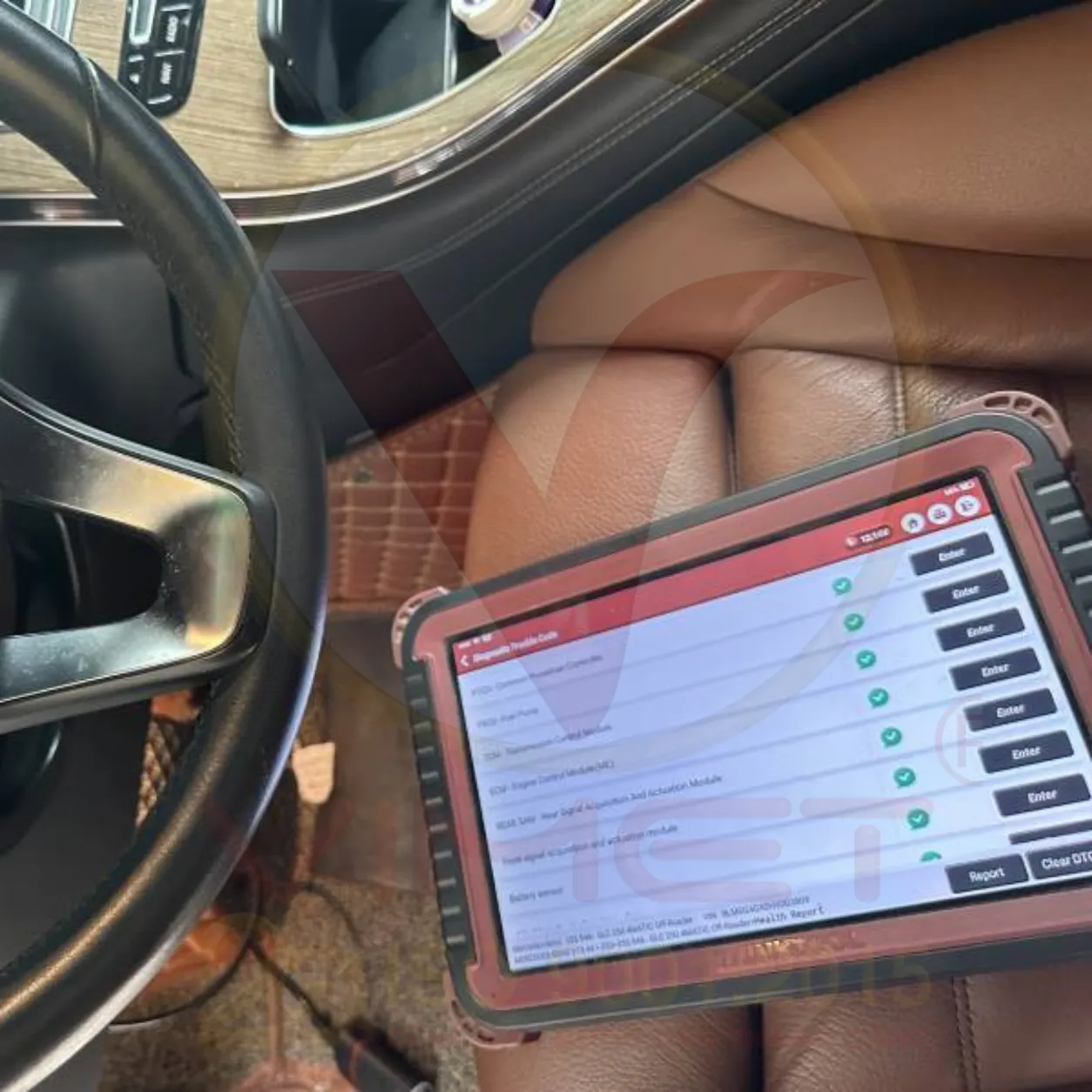

Máy test lỗi ô tô là thiết bị dùng để kết nối với hệ thống điều khiển điện tử trên xe. Sau khi kết nối, máy sẽ lấy dữ liệu từ các hộp điều khiển và hiển thị thông tin lên màn hình.
Thiết bị này thường được cắm vào cổng OBD trên ô tô. Thông qua cổng này, máy có thể đọc mã lỗi, xóa lỗi, xem dữ liệu động và kiểm tra một số hệ thống trên xe.
Trong thực tế, anh em có thể nghe nhiều cách gọi khác nhau. Có nơi gọi là máy chẩn đoán ô tô, có nơi gọi là máy đọc lỗi ô tô hoặc thiết bị đọc lỗi xe hơi. Dù gọi theo cách nào, công dụng chính vẫn là hỗ trợ kiểm tra lỗi trên xe.
Máy test lỗi không tự sửa xe. Máy chỉ cung cấp dữ liệu để thợ có hướng kiểm tra đúng hơn. Sau đó, anh em vẫn cần kiểm tra thực tế để xác định nguyên nhân chính xác.
Vì Sao Máy Test Lỗi Ô Tô Quan Trọng Trong Gara?
Với xe đời cũ, thợ có thể kiểm tra nhiều lỗi bằng kinh nghiệm. Nhưng với xe đời mới, rất nhiều hệ thống đã được điều khiển bằng cảm biến và ECU.
Khi xe có lỗi, đèn cảnh báo có thể sáng trên taplo. Ví dụ như đèn check engine, ABS, túi khí, hộp số hoặc hệ thống cân bằng điện tử.
Nếu không có máy test lỗi ô tô, việc kiểm tra sẽ mất nhiều thời gian hơn. Thợ có thể phải dò từng chi tiết bằng cách thủ công.
Máy giúp rút ngắn thời gian chẩn đoán. Gara cũng dễ tư vấn cho khách hơn vì có dữ liệu rõ ràng từ xe.
Với gara làm xe đời mới, thiết bị chẩn đoán ô tô gần như là thiết bị cần có. Nó giúp công việc kiểm tra xe nhanh hơn và chuyên nghiệp hơn.
Cấu Tạo Cơ Bản Của Máy Test Lỗi Ô Tô
Một chiếc máy test lỗi ô tô thường gồm nhiều bộ phận. Tùy từng dòng máy, thiết kế có thể đơn giản hoặc chuyên sâu hơn.
1. Màn Hình Hiển Thị
Màn hình dùng để hiển thị mã lỗi, dữ liệu động và các chức năng kiểm tra. Một số máy dùng màn hình cảm ứng. Một số dòng khác dùng phím bấm cơ bản.
Màn hình rõ giúp anh em thao tác dễ hơn. Điều này khá quan trọng khi làm việc trong gara hoặc khu vực thiếu sáng.
2. Bộ Xử Lý Bên Trong Máy
Bộ xử lý giúp máy tiếp nhận và xử lý dữ liệu từ xe. Máy có bộ xử lý tốt sẽ phản hồi nhanh hơn khi kiểm tra nhiều hệ thống.
Với gara làm nhiều xe mỗi ngày, tốc độ xử lý là yếu tố đáng quan tâm. Máy chạy mượt sẽ giúp thợ tiết kiệm thời gian hơn.
3. Cáp Kết Nối OBD
Cáp OBD dùng để kết nối máy với xe. Đây là đường truyền dữ liệu giữa máy test lỗi ô tô và hộp điều khiển trên xe.
Cổng OBD thường nằm dưới vô lăng, gần taplo hoặc gần hộp cầu chì. Vị trí cụ thể sẽ tùy từng dòng xe.
Cáp kết nối cần chắc chắn. Nếu dây lỏng hoặc tiếp xúc kém, máy có thể không kết nối được với xe.
4. Phần Mềm Chẩn Đoán
Phần mềm là phần rất quan trọng trên máy đọc lỗi ô tô. Nó quyết định máy hỗ trợ được những hãng xe nào và những chức năng nào.
Một số máy chỉ đọc lỗi cơ bản. Một số dòng cao hơn có thể hỗ trợ nhiều hãng xe, nhiều đời xe và nhiều hệ thống hơn.
Với gara làm xe đời mới, nên ưu tiên máy có phần mềm ổn định. Khả năng cập nhật cũng là yếu tố nên quan tâm.
5. Pin Hoặc Nguồn Cấp
Một số máy dùng nguồn trực tiếp từ cổng OBD. Khi cắm vào xe, máy sẽ lấy nguồn từ chính xe đó.
Một số dòng cao hơn có pin riêng bên trong. Loại này tiện hơn khi cần thao tác lâu hoặc xem lại dữ liệu sau khi rút khỏi xe.
Nguyên Lý Hoạt Động Của Máy Test Lỗi Ô Tô

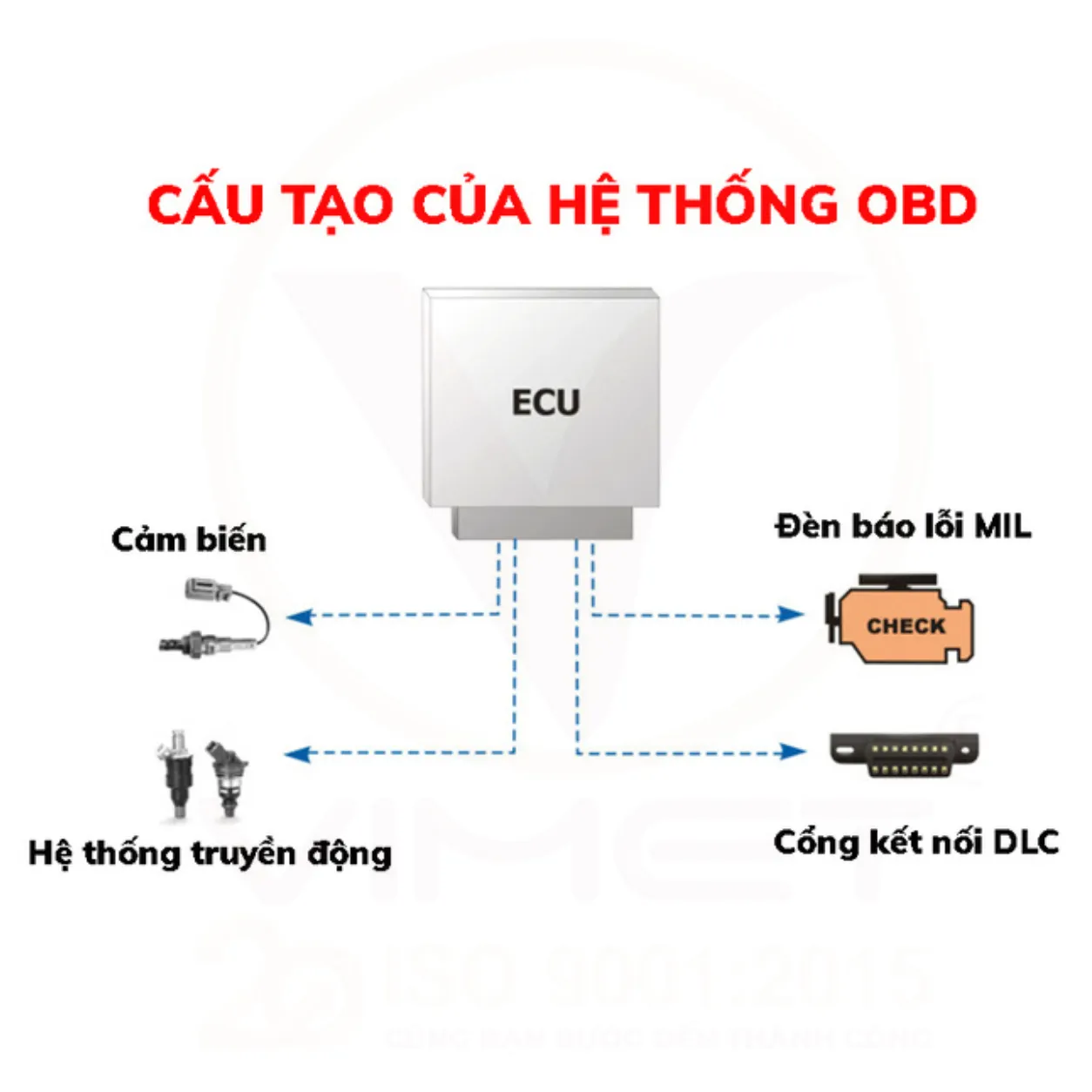

Nguyên lý hoạt động của máy test lỗi ô tô có thể hiểu đơn giản là quá trình giao tiếp giữa máy và ECU trên xe.
Khi xe hoạt động, các cảm biến liên tục gửi tín hiệu về ECU. ECU sẽ tiếp nhận dữ liệu, xử lý thông tin và điều khiển các hệ thống liên quan.
Nếu ECU phát hiện tín hiệu bất thường, nó có thể lưu lại mã lỗi. Một số lỗi sẽ làm sáng đèn cảnh báo trên taplo. Một số lỗi khác chỉ được lưu trong bộ nhớ.
Khi anh em cắm máy vào cổng OBD, máy sẽ gửi yêu cầu đến ECU. Sau đó, ECU trả dữ liệu về máy.

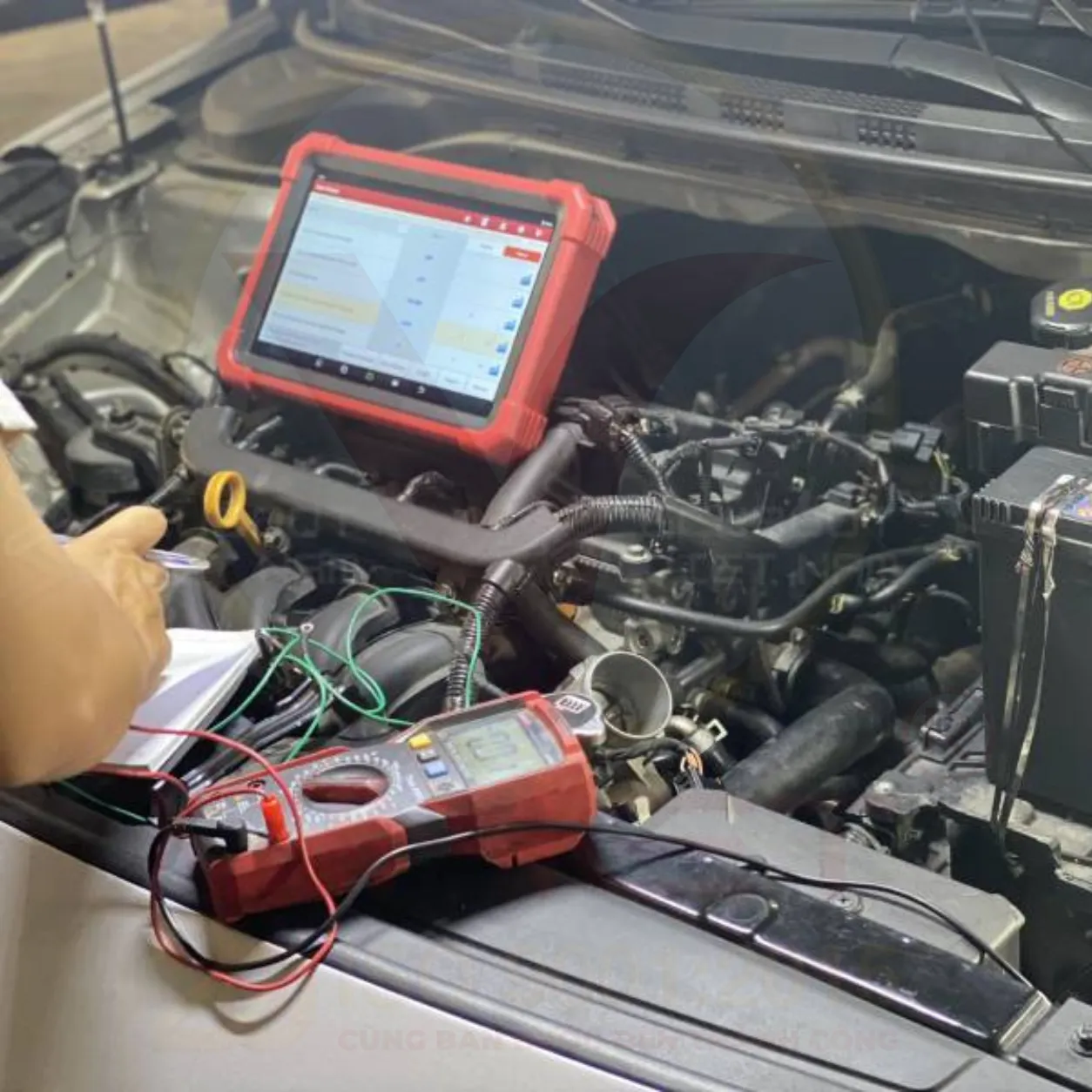

Máy sẽ hiển thị mã lỗi, mô tả lỗi và các thông số liên quan. Từ những dữ liệu này, thợ có cơ sở để kiểm tra cảm biến, dây điện, giắc cắm hoặc bộ phận liên quan.
Nói đơn giản, xe lưu dữ liệu, máy lấy dữ liệu, thợ đọc dữ liệu và kiểm tra thực tế. Nhờ vậy, quá trình chẩn đoán sẽ rõ ràng hơn.
Máy Test Lỗi Ô Tô Có Thể Kiểm Tra Những Gì?
Khả năng kiểm tra của máy test lỗi ô tô sẽ tùy theo từng dòng máy. Máy cơ bản thường đọc được lỗi động cơ. Máy chuyên sâu có thể kiểm tra nhiều hệ thống hơn.
Một số hệ thống thường được kiểm tra gồm:
- Động cơ
- Hộp số
- ABS
- Túi khí
- Hệ thống lái điện
- Điều hòa tự động
- Cảm biến áp suất lốp
- Hệ thống cân bằng điện tử
- Hệ thống phanh điện tử
- Hộp điều khiển thân xe
Ngoài đọc mã lỗi, nhiều dòng máy chẩn đoán ô tô còn hỗ trợ xem dữ liệu động. Đây là chức năng rất hữu ích khi lỗi xuất hiện không liên tục.
Ví dụ, anh em có thể xem vòng tua máy, nhiệt độ nước, điện áp bình, áp suất đường nạp hoặc tín hiệu cảm biến oxy. Những thông số này giúp thợ đánh giá tình trạng hoạt động thực tế của xe.
Các Chức Năng Thường Có Trên Máy Test Lỗi Ô Tô
Mỗi dòng máy test lỗi ô tô sẽ có số lượng chức năng khác nhau. Tuy nhiên, đa số thiết bị hiện nay thường có các chức năng cơ bản sau.
1. Đọc Mã Lỗi
Đây là chức năng quan trọng nhất. Máy sẽ quét các hộp điều khiển và hiển thị mã lỗi đang được lưu.
Mã lỗi giúp thợ biết hệ thống nào đang có vấn đề. Từ đó, anh em có thể kiểm tra đúng khu vực hơn.
2. Xóa Mã Lỗi
Sau khi sửa chữa, anh em có thể dùng máy để xóa mã lỗi. Nếu lỗi đã được xử lý đúng, đèn cảnh báo sẽ không sáng lại.
Nếu xóa lỗi nhưng lỗi quay lại, nghĩa là vấn đề vẫn còn. Khi đó, thợ cần kiểm tra kỹ hơn.
3. Xem Dữ Liệu Động
Dữ liệu động cho biết các thông số đang hoạt động theo thời gian thực. Đây là chức năng rất hữu ích khi chẩn đoán lỗi khó.
Anh em có thể theo dõi nhiệt độ nước, vòng tua máy, áp suất nhiên liệu hoặc tín hiệu cảm biến. Nhờ đó, thợ dễ phát hiện thông số bất thường hơn.
4. Kiểm Tra Kích Hoạt
Một số thiết bị chẩn đoán ô tô có chức năng kích hoạt thử. Chức năng này thường được gọi là Active Test.
Thợ có thể ra lệnh cho một số bộ phận hoạt động thử. Ví dụ như quạt làm mát, bơm nhiên liệu, kim phun hoặc van điện.
5. Reset Và Cài Đặt Cơ Bản
Một số máy có thể hỗ trợ reset đèn bảo dưỡng, reset bướm ga, reset góc lái hoặc đăng ký bình ắc quy mới.
Các chức năng này rất hữu ích trong gara. Đặc biệt là khi làm các dòng xe đời mới có nhiều hệ thống điện tử.
Xem thêm: 5+ Ứng Dụng Thực Tế Của Cổng OBD Trên Ô Tô
Kết Luận
Máy test lỗi ô tô là thiết bị quan trọng trong quá trình kiểm tra và sửa chữa xe hiện nay. Máy giúp đọc lỗi, xóa lỗi, xem dữ liệu động và hỗ trợ thợ khoanh vùng nguyên nhân nhanh hơn.
Về cấu tạo, máy thường gồm màn hình, bộ xử lý, cáp kết nối OBD, phần mềm chẩn đoán và nguồn cấp. Mỗi bộ phận đều có vai trò riêng trong quá trình lấy dữ liệu từ xe.
Về nguyên lý, máy test lỗi ô tô giao tiếp với ECU để lấy thông tin từ các hệ thống trên xe. Sau đó, máy hiển thị dữ liệu để thợ kiểm tra và đánh giá.
Thiết bị này không thay thế hoàn toàn kinh nghiệm của thợ. Nhưng nếu biết sử dụng đúng, máy sẽ giúp gara làm việc nhanh hơn, rõ ràng hơn và chuyên nghiệp hơn.
