Tìm hiểu hệ thống thủy lực trong thiết bị ô tô
Hệ thống thủy lực được sử dụng rất phổ biến trong nhiều thiết bị ô tô hiện nay. Từ cầu nâng, kích thủy lực, máy ép thủy lực cho đến một số thiết bị nâng hạ trong gara, thủy lực đều đóng vai trò tạo lực và hỗ trợ quá trình vận hành.
Nhờ khả năng tạo lực lớn, hoạt động ổn định và điều khiển tương đối dễ, hệ thống thủy lực giúp kỹ thuật viên nâng, ép, giữ hoặc di chuyển các chi tiết nặng một cách thuận tiện hơn.
Trong bài viết này, Vimet sẽ cùng bạn tìm hiểu hệ thống thủy lực trong thiết bị ô tô, từ cấu tạo, nguyên lý hoạt động đến các ứng dụng thực tế trong gara sửa chữa.
Hệ Thống Thủy Lực Là Gì?
Hệ thống thủy lực là hệ thống truyền lực bằng chất lỏng, thường là dầu thủy lực. Khi dầu được tạo áp suất và dẫn đến các cơ cấu chấp hành, lực sẽ được chuyển đổi thành chuyển động nâng, đẩy, ép hoặc giữ tải.
Trong thiết bị ô tô, hệ thống thủy lực thường được dùng ở các thiết bị cần lực lớn nhưng vẫn cần thao tác ổn định. Ví dụ dễ thấy nhất là cầu nâng ô tô, kích thủy lực, ben nâng, máy ép vòng bi hoặc bàn nâng sửa chữa.
Điểm mạnh của thủy lực là có thể tạo ra lực lớn trong không gian tương đối nhỏ. Vì vậy, nó rất phù hợp với môi trường gara, nơi thường xuyên phải nâng xe, ép chi tiết hoặc thao tác với các cụm cơ khí nặng.

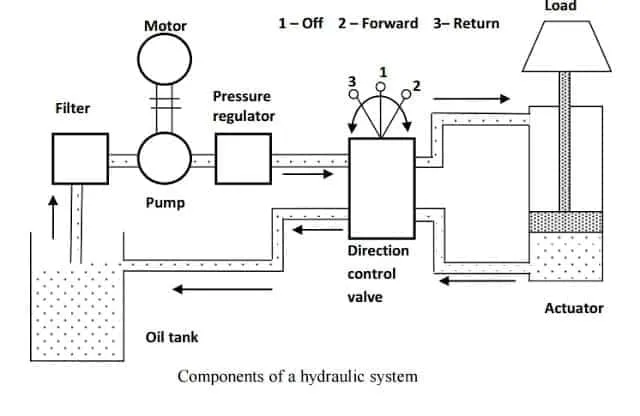

Cấu Tạo Cơ Bản Của Hệ Thống Thủy Lực
Một hệ thống thủy lực có thể khác nhau tùy từng thiết bị. Tuy nhiên, về cơ bản sẽ gồm một số bộ phận chính sau.
Bơm Thủy Lực
Bơm thủy lực có nhiệm vụ tạo dòng dầu có áp suất. Đây là bộ phận quan trọng giúp hệ thống có đủ lực để vận hành.
Khi bơm hoạt động, dầu thủy lực được hút từ thùng chứa và đẩy vào đường ống. Áp suất dầu sau đó được truyền đến xi lanh hoặc motor thủy lực.
Nếu bơm yếu, mòn hoặc thiếu dầu, thiết bị có thể nâng chậm, ép yếu hoặc không đạt lực làm việc.
Dầu Thủy Lực
Dầu thủy lực là môi chất truyền lực trong hệ thống. Ngoài nhiệm vụ truyền áp suất, dầu còn giúp bôi trơn, làm mát và bảo vệ các chi tiết bên trong.
Dầu cần được sử dụng đúng loại và đúng mức. Nếu dầu bị bẩn, lẫn nước hoặc thiếu, hệ thống có thể hoạt động kém ổn định.
Trong gara, dầu thủy lực thường cần được kiểm tra định kỳ. Khi dầu đổi màu, có cặn hoặc có dấu hiệu rò rỉ, nên xử lý sớm.
Xi Lanh Thủy Lực
Xi lanh thủy lực là bộ phận biến áp suất dầu thành chuyển động cơ học. Khi dầu đi vào xi lanh, piston sẽ di chuyển và tạo ra lực đẩy hoặc lực nâng.
Trong cầu nâng ô tô, xi lanh là bộ phận giúp nâng xe lên cao. Trong máy ép thủy lực, xi lanh tạo lực ép để tháo lắp vòng bi, bạc đạn hoặc các chi tiết cơ khí.
Xi lanh cần kín và hoạt động trơn tru. Nếu phớt bị hở hoặc xi lanh bị xước, hệ thống có thể bị tụt áp, rò dầu hoặc nâng yếu.
Van Điều Khiển
Van điều khiển giúp điều chỉnh hướng đi, lưu lượng và áp suất dầu trong hệ thống. Nhờ van, người vận hành có thể nâng, hạ, giữ hoặc xả tải theo nhu cầu.
Một số loại van thường gặp gồm van một chiều, van an toàn, van phân phối và van xả áp. Mỗi loại van có nhiệm vụ riêng.
Nếu van bị kẹt, bẩn hoặc đóng mở không kín, thiết bị có thể hoạt động không ổn định. Đây là một lỗi thường gặp ở các thiết bị thủy lực dùng lâu ngày.
Đường Ống Và Đầu Nối
Đường ống thủy lực có nhiệm vụ dẫn dầu từ bơm đến xi lanh hoặc các bộ phận khác. Đầu nối giúp liên kết các đoạn ống với nhau và giữ hệ thống kín áp.
Đây là khu vực dễ phát sinh rò rỉ nếu lắp đặt không đúng hoặc dùng lâu ngày. Khi phát hiện dầu rỉ ở đầu nối, cần siết lại hoặc thay mới phụ kiện phù hợp.
Nguyên Lý Hoạt Động Của Hệ Thống Thủy Lực

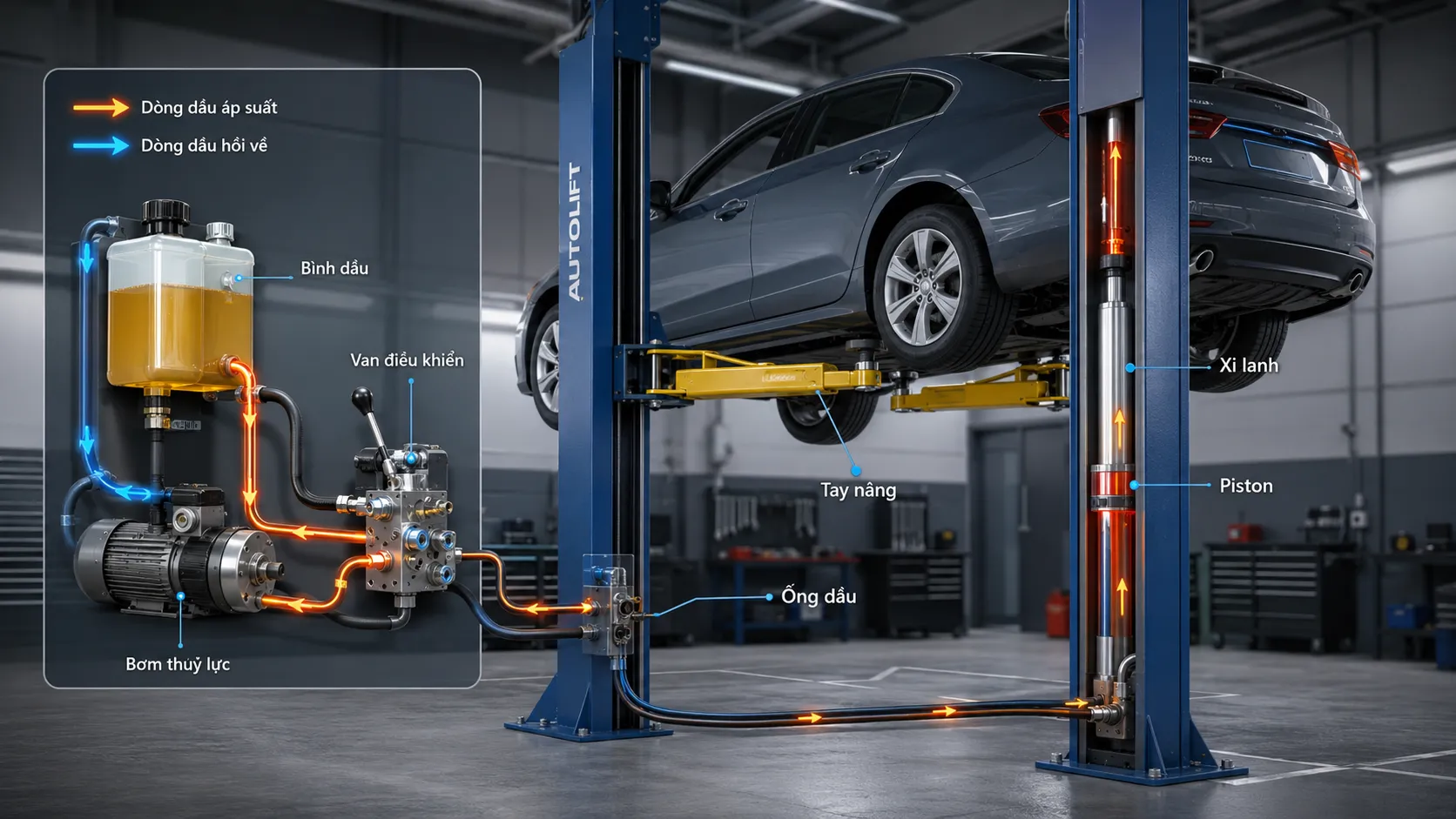

Nguyên lý hệ thống thủy lực dựa trên khả năng truyền áp suất của chất lỏng trong không gian kín. Khi bơm thủy lực tạo áp lực lên dầu, áp suất này sẽ được truyền qua đường ống đến xi lanh.
Quá trình hoạt động có thể hiểu đơn giản như sau:
- Dầu thủy lực được chứa trong thùng dầu.
- Bơm hút dầu và tạo áp suất.
- Dầu có áp suất đi qua van điều khiển.
- Dầu được dẫn đến xi lanh thủy lực.
- Piston trong xi lanh di chuyển.
- Thiết bị thực hiện thao tác nâng, ép hoặc đẩy.
- Khi xả áp, dầu hồi về thùng chứa.
Nhờ nguyên lý này, thiết bị thủy lực có thể tạo ra lực lớn nhưng vẫn vận hành tương đối êm. Người dùng chỉ cần điều khiển van, nút bấm hoặc tay gạt để kiểm soát chuyển động của thiết bị.
Ứng Dụng Hệ Thống Thủy Lực Trong Thiết Bị Ô Tô
Trong gara ô tô, hệ thống thủy lực xuất hiện ở nhiều thiết bị khác nhau. Mỗi thiết bị sử dụng thủy lực theo một mục đích riêng.

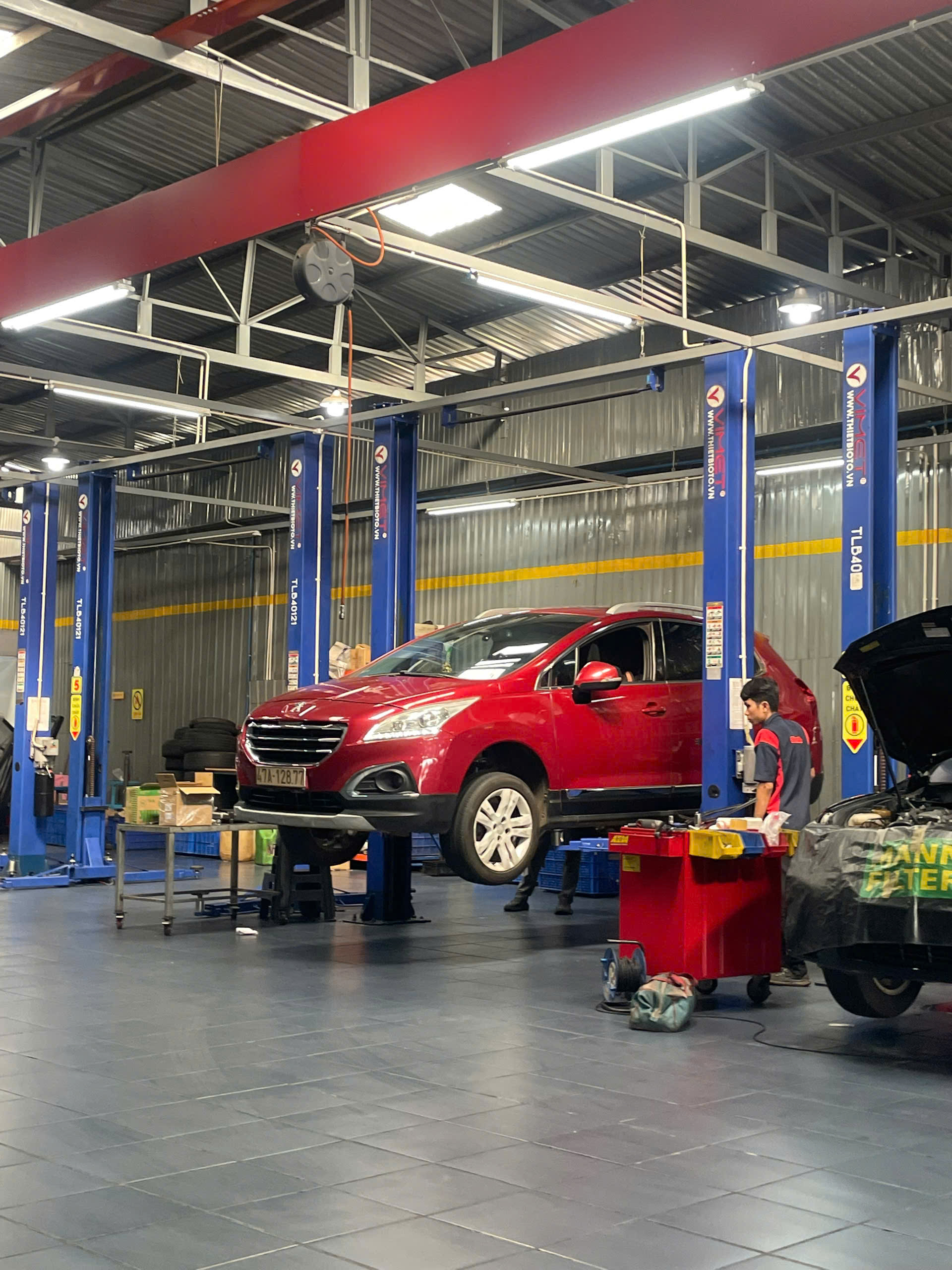

Cầu Nâng Ô Tô
Cầu nâng là ứng dụng phổ biến nhất của thủy lực trong gara. Hệ thống thủy lực giúp nâng xe lên cao để kỹ thuật viên kiểm tra gầm, thay dầu, sửa phanh hoặc bảo dưỡng hệ thống treo.
Ở cầu nâng 2 trụ, cầu nâng 4 trụ hoặc cầu nâng cắt kéo, thủy lực giúp quá trình nâng hạ xe diễn ra ổn định hơn. Đây là lý do cầu nâng cần được kiểm tra dầu, xi lanh và khóa an toàn định kỳ.

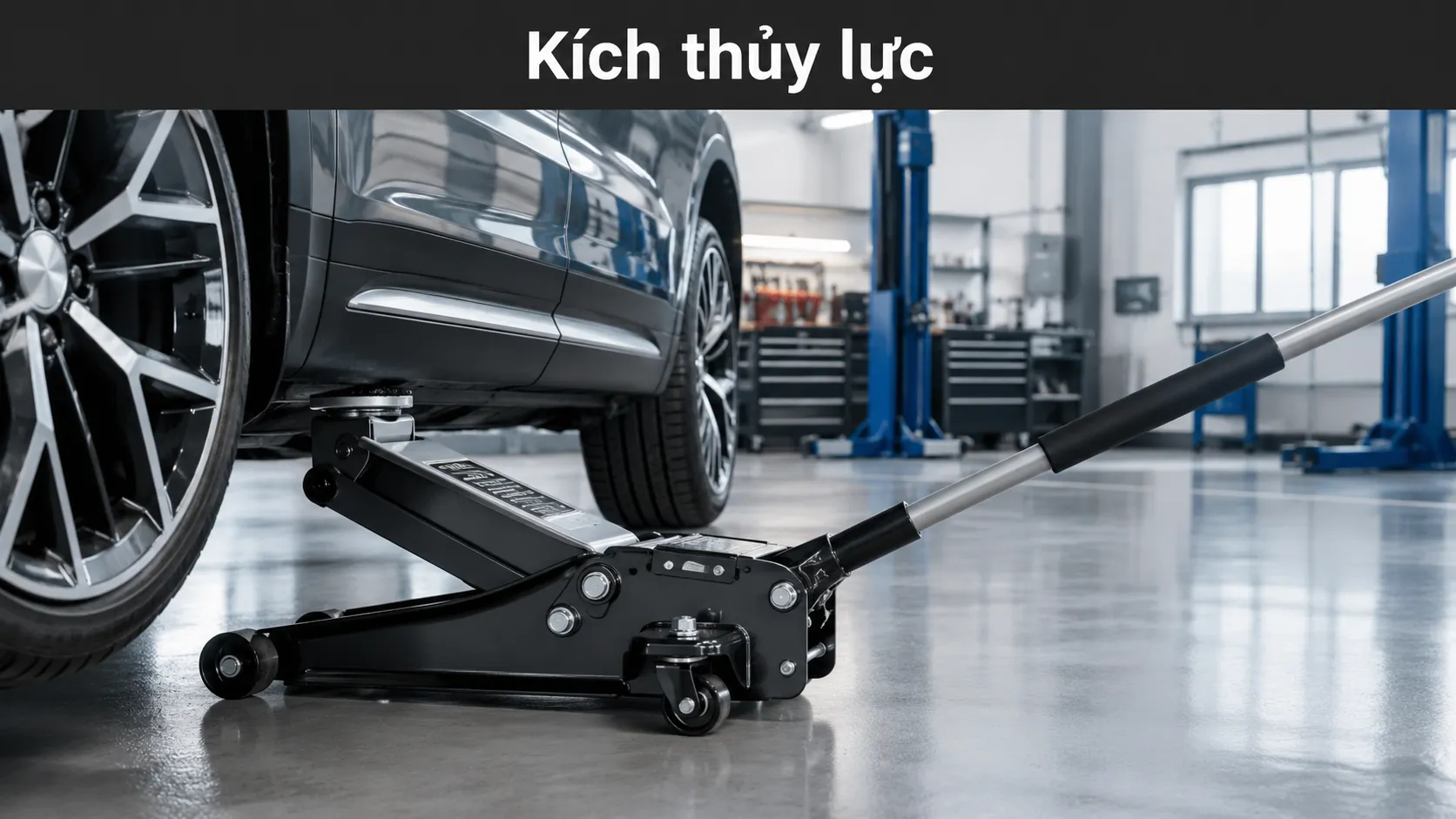

Kích Thủy Lực
Kích thủy lực thường dùng để nâng một phần xe hoặc hỗ trợ các thao tác sửa chữa nhanh. Thiết bị có kích thước nhỏ hơn cầu nâng nhưng vẫn có thể tạo lực nâng lớn.
Kích thủy lực phù hợp cho gara, đội cứu hộ, trung tâm lốp hoặc người dùng cần nâng xe trong một số tình huống cơ bản.
Máy Ép Thủy Lực
Máy ép thủy lực dùng lực ép để tháo lắp vòng bi, bạc đạn, cao su càng, rotuyn hoặc các chi tiết cơ khí khác. Đây là thiết bị quen thuộc trong khu vực sửa gầm và sửa cơ khí ô tô.
Nhờ hệ thống thủy lực, máy ép có thể tạo lực lớn và ổn định hơn so với thao tác thủ công.
Thiết Bị Nâng Hạ Trong Gara
Ngoài cầu nâng và kích, thủy lực còn được dùng trong bàn nâng, cẩu móc động cơ, ben nâng và một số thiết bị hỗ trợ sửa chữa khác.
Các thiết bị này giúp kỹ thuật viên thao tác với chi tiết nặng an toàn hơn. Đồng thời, chúng cũng giúp giảm sức lao động trong quá trình sửa chữa.
Lưu Ý Khi Sử Dụng Hệ Thống Thủy Lực
Để hệ thống thủy lực hoạt động ổn định, người dùng cần chú ý đến dầu, áp suất, độ kín và tình trạng thiết bị.
Một số lưu ý quan trọng gồm:
- Sử dụng đúng loại dầu thủy lực.
- Không để dầu thiếu hoặc quá bẩn.
- Kiểm tra rò rỉ dầu ở xi lanh, van và đầu nối.
- Không vận hành thiết bị vượt tải trọng cho phép.
- Không tự ý chỉnh van an toàn nếu không có chuyên môn.
- Vệ sinh khu vực thiết bị thường xuyên.
- Bảo dưỡng định kỳ theo khuyến cáo của nhà cung cấp.
- Ngưng sử dụng nếu thiết bị nâng yếu, tụt tải hoặc phát ra tiếng kêu lạ.
Với các thiết bị nâng xe như cầu nâng, yếu tố an toàn cần được đặt lên hàng đầu. Không nên làm việc dưới xe nếu thiết bị chưa được khóa an toàn hoặc có dấu hiệu tụt áp.
Dấu Hiệu Hệ Thống Thủy Lực Cần Kiểm Tra
Sau thời gian sử dụng, hệ thống thủy lực có thể phát sinh lỗi. Nếu phát hiện sớm, người dùng có thể hạn chế hư hỏng lớn và giảm chi phí sửa chữa.
Một số dấu hiệu cần kiểm tra gồm:
- Thiết bị nâng chậm hơn bình thường.
- Có dầu rò rỉ ở xi lanh hoặc đường ống.
- Thiết bị bị tụt tải khi đang giữ.
- Bơm thủy lực phát tiếng ồn lạ.
- Dầu thủy lực đổi màu hoặc có cặn.
- Tay điều khiển hoạt động không nhạy.
- Thiết bị rung giật khi nâng hoặc hạ.
- Áp suất không ổn định.
Khi gặp các dấu hiệu trên, không nên tiếp tục vận hành quá lâu. Người dùng nên kiểm tra dầu, phớt, van, đường ống và bơm thủy lực để xác định nguyên nhân.
Kết Luận
Hệ thống thủy lực đóng vai trò quan trọng trong nhiều thiết bị ô tô, đặc biệt là các thiết bị nâng hạ và tạo lực trong gara. Nhờ khả năng truyền lực mạnh và vận hành ổn định, thủy lực giúp kỹ thuật viên làm việc nhanh hơn, an toàn hơn và hiệu quả hơn.
Hiểu rõ cấu tạo, nguyên lý hoạt động và các lưu ý khi sử dụng sẽ giúp người dùng vận hành thiết bị đúng cách. Đồng thời, việc kiểm tra và bảo dưỡng định kỳ cũng giúp hệ thống thủy lực bền hơn, hạn chế rò rỉ dầu và giảm nguy cơ hư hỏng trong quá trình sử dụng.
