Cầu Nâng 4 Trụ: Cấu Tạo Và Nguyên Lý Hoạt Động Hiệu Quả
Cầu nâng 4 trụ là thiết bị nâng hạ ô tô được sử dụng phổ biến trong gara sửa chữa, trung tâm bảo dưỡng và các khu vực cần kiểm tra gầm xe. Với thiết kế 4 trụ chịu lực kết hợp bàn nâng vững chắc, thiết bị giúp xe đứng ổn định hơn trong quá trình nâng hạ.
So với một số dòng cầu nâng khác, cầu nâng 4 trụ thường phù hợp với các công việc như bảo dưỡng gầm, thay dầu, kiểm tra hệ thống treo, sửa chữa xe tải nhẹ hoặc hỗ trợ cân chỉnh góc lái. Một số dòng còn được dùng trong bãi đỗ xe tầng hoặc showroom trưng bày xe.
Bài viết dưới đây, Vimet sẽ giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động và những lưu ý khi chọn mua cầu nâng 4 trụ cho gara.
Cầu Nâng 4 Trụ Là Gì?
Cầu nâng 4 trụ là thiết bị nâng xe bằng hệ thống 4 trụ đứng, kết hợp với hai bàn nâng để xe chạy lên. Khi vận hành, xe được nâng lên toàn bộ thân xe, giúp kỹ thuật viên dễ dàng thao tác bên dưới gầm.
Dòng cầu này thường được dùng trong:
- Gara sửa chữa tổng hợp.
- Trung tâm bảo dưỡng ô tô.
- Khu cân chỉnh góc lái.
- Xưởng làm gầm, phanh, treo.
- Showroom hoặc bãi đỗ xe tầng.
Điểm mạnh của cầu nâng 4 trụ nằm ở độ ổn định. Xe đứng trực tiếp trên bàn nâng, không phụ thuộc vào 4 điểm kê dưới gầm như cầu nâng 2 trụ. Vì vậy, thiết bị này phù hợp với những gara cần nâng xe nặng, xe dài hoặc cần thao tác ổn định trong thời gian dài.

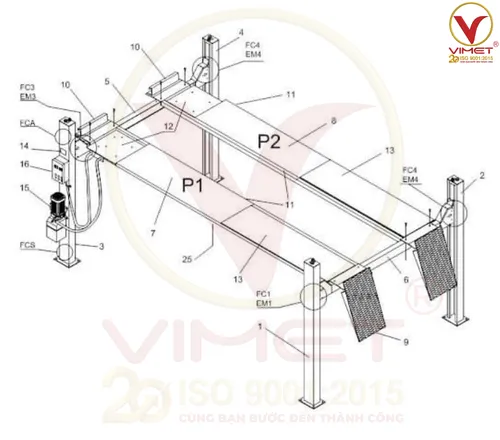

Cấu Tạo Cầu Nâng 4 Trụ
Cấu tạo cầu nâng 4 trụ không quá phức tạp, nhưng mỗi bộ phận đều có vai trò riêng trong quá trình nâng hạ xe. Về cơ bản, thiết bị gồm khung trụ, bàn nâng, hệ thống thủy lực, dây cáp, khóa an toàn và bộ điều khiển.
1. Bốn Trụ Chịu Lực
Bốn trụ là phần khung chính của cầu nâng. Đây là bộ phận chịu lực và giữ ổn định cho toàn bộ thiết bị khi nâng xe.
Trụ cầu thường được làm từ thép chắc chắn, có khả năng chịu tải lớn. Khi lắp đặt, 4 trụ cần được cố định đúng vị trí để bàn nâng di chuyển cân bằng và an toàn.
2. Bàn Nâng Xe
Bàn nâng là nơi xe chạy lên và đứng trong quá trình nâng hạ. Bộ phận này thường gồm hai đường bàn nâng song song, đủ rộng để bánh xe di chuyển lên cầu.
Bề mặt bàn nâng cần chắc, chống trượt và phù hợp với chiều dài xe thường sử dụng trong gara. Với dòng cầu nâng dùng cho cân chỉnh góc lái, bàn nâng có thể được thiết kế thêm bàn trượt sau hoặc vị trí đặt mâm xoay.

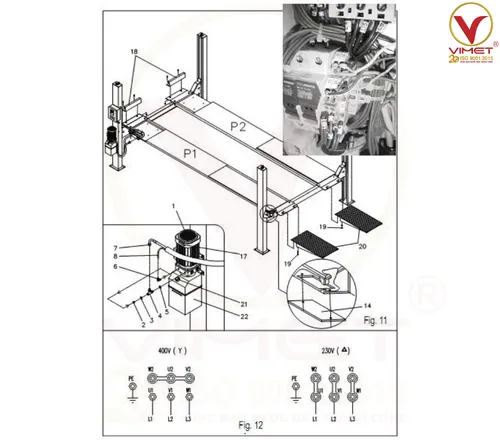

3. Hệ Thống Thủy Lực
Hệ thống thủy lực là phần tạo lực nâng chính cho cầu. Khi bơm hoạt động, dầu thủy lực tạo áp lực để đẩy xi lanh hoặc cơ cấu nâng, từ đó đưa bàn nâng lên cao.
Nếu hệ thống thủy lực bị thiếu dầu, rò dầu hoặc bơm hoạt động kém, cầu có thể nâng chậm, nâng yếu hoặc không đạt độ cao yêu cầu.
4. Dây Cáp Và Puly Đồng Bộ
Dây cáp và puly giúp phân bổ lực nâng đều giữa các trụ. Nhờ hệ thống này, bàn nâng có thể di chuyển ổn định hơn, hạn chế tình trạng lệch một bên khi nâng xe.
Trong quá trình sử dụng, dây cáp cần được kiểm tra định kỳ. Nếu cáp bị chùng, xơ hoặc mòn, gara nên xử lý sớm để đảm bảo an toàn.
5. Khóa An Toàn
Khóa an toàn giúp giữ cầu ở các vị trí làm việc sau khi nâng xe. Đây là bộ phận rất quan trọng, đặc biệt khi kỹ thuật viên cần làm việc bên dưới gầm xe.
Khi cầu nâng đạt đến một nấc nhất định, khóa an toàn sẽ giữ bàn nâng lại. Nhờ đó, thiết bị không chỉ phụ thuộc vào áp lực thủy lực trong quá trình sửa chữa.
6. Bộ Điều Khiển
Bộ điều khiển giúp người vận hành thực hiện thao tác nâng, hạ hoặc dừng cầu. Tùy từng model, bộ điều khiển có thể dùng nút bấm, công tắc hoặc tủ điều khiển riêng.
Khi vận hành, người dùng cần đứng ở vị trí quan sát được toàn bộ xe. Không nên nâng hạ khi có người hoặc vật cản trong khu vực làm việc.
Nguyên Lý Hoạt Động Của Cầu Nâng 4 Trụ
Nguyên lý cầu nâng 4 trụ chủ yếu dựa trên hệ thống thủy lực kết hợp cơ cấu cáp đồng bộ và khóa an toàn. Khi người vận hành bấm nút nâng, mô tơ sẽ kích hoạt bơm thủy lực. Dầu được đẩy vào xi lanh, tạo lực nâng để đưa bàn nâng lên cao.
Quá trình hoạt động có thể hiểu đơn giản như sau:
- Xe được đưa lên đúng vị trí trên bàn nâng.
- Người vận hành kích hoạt nút nâng.
- Bơm thủy lực tạo áp lực dầu.
- Xi lanh hoặc cơ cấu nâng bắt đầu đẩy bàn nâng lên.
- Dây cáp và puly giúp hai bàn nâng di chuyển đồng đều.
- Khi đạt độ cao phù hợp, khóa an toàn giữ cầu ở vị trí làm việc.
- Khi cần hạ, người vận hành nhả khóa và điều khiển cầu hạ xuống từ từ.
Nhờ cơ chế này, cầu nâng 4 trụ có thể nâng xe ổn định và phù hợp với nhiều hạng mục sửa chữa dưới gầm. Tuy nhiên, người dùng vẫn cần vận hành đúng quy trình, không đứng dưới xe khi cầu chưa vào khóa an toàn.
Xem thêm: Nguyên lý hoạt động của cầu nâng 2 trụ
Ưu Điểm Của Cầu Nâng 4 Trụ Trong Gara
Cầu nâng 4 trụ được nhiều gara lựa chọn vì có khả năng nâng hạ ổn định và dễ sử dụng. Xe đứng trực tiếp trên bàn nâng nên quá trình đưa xe lên cầu cũng đơn giản hơn.
Một số ưu điểm nổi bật gồm:
- Nâng xe ổn định nhờ kết cấu 4 trụ.
- Phù hợp với nhiều dòng xe, từ xe con đến SUV, bán tải hoặc xe tải nhẹ.
- Hỗ trợ tốt cho kiểm tra gầm, thay dầu, sửa phanh và bảo dưỡng hệ thống treo.
- Có thể dùng cho cân chỉnh góc lái nếu là dòng cầu chuyên dụng.
- Dễ đưa xe lên cầu hơn trong nhiều tình huống thực tế.
- Tạo hình ảnh chuyên nghiệp cho khu sửa chữa.
Với các gara đang cần đầu tư thiết bị nâng hạ, bạn có thể tham khảo thêm danh mục thiết bị nâng hạ ô tô để lựa chọn dòng cầu phù hợp với mặt bằng và nhu cầu sửa chữa.
Ứng Dụng Thực Tế Của Cầu Nâng 4 Trụ
Trong gara, cầu nâng 4 trụ có thể phục vụ nhiều hạng mục khác nhau. Thiết bị thường được dùng cho các công việc cần xe đứng cân bằng và ổn định trên bàn nâng.
Bảo Dưỡng Gầm Và Thay Dầu
Khi xe được nâng lên cao, kỹ thuật viên có thể dễ dàng kiểm tra gầm, thay dầu động cơ, kiểm tra ống xả, láp, phanh và hệ thống treo.
Cân Chỉnh Góc Lái
Một số dòng cầu nâng 4 trụ được thiết kế riêng cho cân chỉnh góc lái. Những mẫu này thường có bàn trượt sau và vị trí đặt mâm xoay để hỗ trợ quá trình đo chỉnh chính xác hơn.
Sửa Chữa Xe Tải Nhẹ, SUV Và Bán Tải
Nhờ kết cấu vững, cầu nâng 4 trụ phù hợp với những dòng xe có kích thước lớn hơn xe con thông thường. Tuy nhiên, gara vẫn cần chọn đúng tải trọng cầu theo nhóm xe thường phục vụ.
Hỗ Trợ Đỗ Xe Và Trưng Bày
Ngoài sửa chữa, một số dòng cầu nâng 4 trụ còn được dùng để đỗ xe tầng hoặc trưng bày xe trong showroom, giúp tối ưu không gian.
Lưu Ý Khi Chọn Mua Cầu Nâng 4 Trụ
Khi chọn mua cầu nâng 4 trụ, bạn không nên chỉ nhìn vào giá. Thiết bị cần phù hợp với quy mô gara, loại xe phục vụ và diện tích mặt bằng.
Một số tiêu chí cần chú ý:
- Tải trọng nâng phù hợp với xe con, SUV, bán tải hoặc xe tải nhẹ.
- Chiều dài bàn nâng đủ cho nhóm xe thường sử dụng.
- Chiều rộng tổng thể phù hợp với mặt bằng gara.
- Hệ thống khóa an toàn hoạt động chắc chắn.
- Dây cáp, puly và xi lanh có chất lượng ổn định.
- Có cần chức năng cân chỉnh góc lái hay không.
- Đơn vị cung cấp có hỗ trợ lắp đặt, bảo hành và phụ tùng thay thế.
Nếu gara chỉ làm bảo dưỡng nhanh, có thể chọn dòng cầu 4 trụ tiêu chuẩn. Nếu gara làm dịch vụ cân chỉnh thước lái, nên chọn loại có bàn trượt và vị trí đặt mâm xoay chuyên dụng.
Lưu Ý Khi Sử Dụng Cầu Nâng 4 Trụ
Để cầu nâng vận hành bền và an toàn, người dùng cần kiểm tra thiết bị trước khi sử dụng. Không nên nâng xe vượt tải trọng cho phép hoặc vận hành khi phát hiện dấu hiệu bất thường.
Một số lưu ý quan trọng:
- Đưa xe lên đúng vị trí trên bàn nâng.
- Không để bánh xe lệch khỏi đường bàn nâng.
- Kiểm tra khóa an toàn trước khi làm việc dưới gầm.
- Không đứng dưới xe khi cầu đang nâng hoặc hạ.
- Không sử dụng cầu khi có rò rỉ dầu thủy lực.
- Kiểm tra dây cáp và puly định kỳ.
- Vệ sinh khu vực quanh cầu để tránh vật cản.
- Bảo dưỡng thiết bị theo khuyến cáo của nhà cung cấp.
Các thao tác này giúp hạn chế rủi ro và kéo dài tuổi thọ cầu nâng trong quá trình sử dụng.
Kết Luận
Cầu nâng 4 trụ là thiết bị quan trọng trong nhiều gara sửa chữa ô tô, đặc biệt ở các khu vực cần nâng xe ổn định, kiểm tra gầm, bảo dưỡng hoặc cân chỉnh góc lái. Thiết bị có cấu tạo gồm 4 trụ chịu lực, bàn nâng, hệ thống thủy lực, dây cáp đồng bộ, khóa an toàn và bộ điều khiển.
Hiểu rõ cấu tạo và nguyên lý hoạt động sẽ giúp gara sử dụng cầu nâng đúng cách hơn. Khi lựa chọn, bạn nên cân nhắc tải trọng, kích thước bàn nâng, nhu cầu sửa chữa và đơn vị cung cấp để đầu tư thiết bị phù hợp.
