Máy Kiểm Tra Ắc Quy: Cấu Tạo Và Nguyên Lý Hoạt Động
Ắc quy cung cấp nguồn điện cho quá trình khởi động và nhiều hệ thống điện trên ô tô. Khi bình yếu, xe có thể đề chậm, khó khởi động hoặc điện áp không ổn định.
Trong gara, máy kiểm tra ắc quy được sử dụng để đánh giá nhanh tình trạng của bình. Thiết bị không chỉ đo điện áp mà còn có thể hiển thị CCA, SOH, SOC và hỗ trợ kiểm tra hệ thống khởi động, sạc tùy từng model.
Để kết quả kiểm tra có giá trị, anh em cần kết nối đúng cực, chọn đúng loại bình và nhập chính xác thông số. Hiểu cấu tạo và nguyên lý hoạt động cũng giúp kỹ thuật viên sử dụng máy đúng cách hơn.

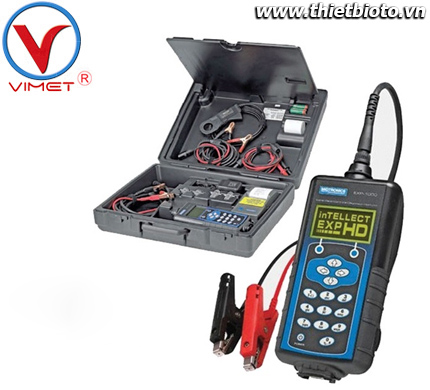

Máy Kiểm Tra Ắc Quy Là Gì?
Máy kiểm tra ắc quy là thiết bị dùng để đánh giá tình trạng hoạt động của bình thông qua các thông số điện.
So với đồng hồ vạn năng chỉ đo điện áp cơ bản, máy test ắc quy ô tô có thể cung cấp thêm nhiều dữ liệu phục vụ chẩn đoán.
Tùy từng thiết bị, máy có thể kiểm tra:
- Điện áp ắc quy
- CCA thực tế
- Tình trạng sức khỏe SOH
- Trạng thái nạp SOC
- Khả năng khởi động
- Hệ thống sạc và máy phát
Thiết bị thường được sử dụng tại gara sửa chữa, trung tâm bảo dưỡng, đại lý và cửa hàng ắc quy. Khi xe khó đề hoặc nghi ngờ bình xuống cấp, kỹ thuật viên có thể kiểm tra trước khi quyết định sạc hoặc thay mới.
Trên thị trường có loại tester cầm tay đơn giản và các model chuyên nghiệp có máy in, lưu dữ liệu hoặc kết nối với máy tính.
Cấu Tạo Cơ Bản Của Máy Kiểm Tra Ắc Quy
Dù hình dạng và chức năng khác nhau, máy kiểm tra ắc quy thường gồm các bộ phận chính sau.
Bộ Xử Lý Và Mạch Đo
Đây là phần tiếp nhận và xử lý tín hiệu từ ắc quy.
Thiết bị sẽ đo các đặc tính điện của bình, sau đó sử dụng thuật toán để phân tích và đưa ra kết quả. Tùy công nghệ, máy có thể dựa trên điện áp, độ dẫn điện, điện trở nội hoặc nhiều dữ liệu kết hợp.
Vì phương pháp xử lý khác nhau, kết quả SOH hoặc CCA giữa hai dòng máy có thể có chênh lệch nhất định.
Do đó, anh em nên sử dụng kết quả như dữ liệu hỗ trợ chẩn đoán thay vì chỉ dựa vào một con số duy nhất.
Kẹp Cực Và Dây Đo
Phần lớn máy sử dụng hai kẹp để kết nối với ắc quy.
Kẹp đỏ nối cực dương. Kẹp đen nối cực âm.
Dây đo truyền tín hiệu từ bình đến máy. Nhiều thiết bị cũng lấy nguồn trực tiếp từ ắc quy để hoạt động.
Nếu cọc bình bị oxy hóa hoặc kẹp tiếp xúc không chắc, kết quả có thể không ổn định. Vì vậy, cần kiểm tra bề mặt cọc trước khi đo.
Màn Hình Và Phím Điều Khiển
Màn hình dùng để hiển thị thông số và kết quả kiểm tra.
Các dữ liệu thường gặp gồm:
- Điện áp
- CCA
- SOH
- SOC
- Tình trạng ắc quy.
Phím điều khiển giúp kỹ thuật viên lựa chọn loại bình, tiêu chuẩn đo và giá trị CCA tương ứng.
Một số model sử dụng màn hình màu hoặc cảm ứng để thao tác thuận tiện hơn.
Máy In Và Cổng Kết Nối
Các dòng máy chuyên nghiệp có thể tích hợp máy in để xuất kết quả sau khi kiểm tra.
Tính năng này phù hợp với gara và trung tâm dịch vụ vì có thể lưu hoặc giao kết quả cho khách hàng.
Một số thiết bị còn có USB hoặc kết nối máy tính để cập nhật phần mềm và quản lý dữ liệu. Tuy nhiên, đây là chức năng bổ sung và không có trên tất cả model.
Xem thêm: Máy Nội Soi Ô Tô: Cấu Tạo Và Nguyên Lý Hoạt Động
Nguyên Lý Hoạt Động Của Máy Kiểm Tra Ắc Quy
Máy tester điện tử hiện nay thường đánh giá ắc quy thông qua tín hiệu điện mà không cần tạo tải lớn như phương pháp thử tải truyền thống.
Nguyên lý cụ thể sẽ phụ thuộc công nghệ của từng hãng.
Đo Điện Áp Ắc Quy
Sau khi kết nối, máy sẽ đọc điện áp giữa hai cực của bình.
Điện áp giúp kỹ thuật viên biết trạng thái điện cơ bản. Nếu điện áp quá thấp, bình có thể đang thiếu điện hoặc bị xả sâu.
Tuy nhiên, chỉ số này chưa đủ để đánh giá toàn bộ tình trạng của ắc quy.
Một bình vẫn có thể cho điện áp tương đối bình thường nhưng khả năng cung cấp dòng khi khởi động đã suy giảm.
Phân Tích Khả Năng Dẫn Điện Hoặc Điện Trở Nội
Nhiều máy điện tử đưa một tín hiệu kiểm tra nhỏ qua ắc quy. Sau đó thiết bị đo phản hồi và phân tích đặc tính điện của bình.
Khi ắc quy lão hóa, độ dẫn điện và điện trở bên trong có thể thay đổi.
Từ dữ liệu thu được, máy sẽ ước tính khả năng cung cấp dòng và mức độ suy giảm của ắc quy.
Phương pháp này giúp quá trình kiểm tra diễn ra nhanh và không cần xả bình bằng dòng tải lớn trong thời gian dài.
So Sánh Với Thông Số CCA
CCA là một trong những thông số quan trọng của ắc quy khởi động.
Khi kiểm tra, anh em thường cần nhập giá trị CCA được ghi trên nhãn bình. Máy sau đó so sánh khả năng thực tế với thông số danh định.
Nếu khả năng cung cấp dòng giảm nhiều, thiết bị có thể đưa ra kết luận cần sạc, kiểm tra lại hoặc thay bình.
Ngoài giá trị CCA, anh em cần chú ý tiêu chuẩn đo.
Các chuẩn thường gặp có thể gồm:
- SAE
- EN
- DIN
- IEC
Cần chọn đúng tiêu chuẩn ghi trên ắc quy. Không nên nhập giá trị của một chuẩn nhưng chọn một chuẩn khác trên máy.
Kiểm Tra Hệ Thống Khởi Động Và Sạc
Một số máy kiểm tra ắc quy còn hỗ trợ kiểm tra hệ thống khởi động.
Thiết bị sẽ theo dõi sự thay đổi điện áp khi đề máy. Nếu điện áp tụt quá nhiều, kỹ thuật viên có thêm dữ liệu để kiểm tra bình, motor đề hoặc đường dây.
Ở chế độ kiểm tra sạc, máy theo dõi điện áp khi động cơ đang hoạt động. Qua đó, thiết bị hỗ trợ đánh giá sơ bộ hoạt động của máy phát.
Nếu phát hiện bất thường, anh em vẫn cần kiểm tra thêm để xác định chính xác nguyên nhân.
Các Thông Số Quan Trọng Trên Máy Test Ắc Quy
Khi sử dụng máy test ắc quy ô tô, bốn thông số thường gặp nhất là CCA, SOH, SOC và điện áp.
CCA thể hiện khả năng cung cấp dòng khởi động của bình theo điều kiện tiêu chuẩn. Máy thường so sánh CCA thực tế với giá trị danh định ghi trên nhãn.
SOH thể hiện tình trạng sức khỏe của ắc quy. Giá trị này giúp tham khảo mức độ suy giảm của bình. Cách tính SOH có thể khác nhau giữa các dòng máy.
SOC phản ánh trạng thái nạp của ắc quy. Nếu SOC thấp, bình có thể chỉ đang thiếu điện chứ chưa chắc đã hỏng.
Điện áp cho biết trạng thái điện cơ bản của bình. Tuy nhiên, điện áp bình thường không đồng nghĩa khả năng khởi động vẫn còn tốt.
Vì vậy, anh em nên xem tổng hợp các thông số thay vì kết luận chỉ dựa trên một giá trị.
Xem thêm: Điều Hòa Ô Tô Không Mát: Nguyên Nhân Và Cách Xử Lý
Kết Luận
Máy kiểm tra ắc quy giúp gara đánh giá nhanh tình trạng bình thông qua các dữ liệu như điện áp, CCA, SOH và SOC. Một số model còn hỗ trợ kiểm tra hệ thống khởi động và sạc.
Để kết quả chính xác hơn, anh em cần kết nối đúng cực, chọn đúng loại ắc quy và nhập đúng thông số trên nhãn bình.
Khi kết quả cho thấy SOC thấp hoặc bình thiếu điện, nên sạc lại trước khi đưa ra kết luận cuối cùng. Đồng thời, cần kết hợp dữ liệu từ máy với tình trạng thực tế của xe.
Hiểu đúng nguyên lý và cách sử dụng máy test ắc quy ô tô giúp kỹ thuật viên chẩn đoán có cơ sở hơn, hạn chế thay bình không cần thiết và tư vấn rõ ràng hơn cho khách hàng.
