Máy Nén Khí Piston Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động
Trong nhiều garage, khí nén được sử dụng gần như mỗi ngày. Súng siết bu lông, máy bơm lốp hay dụng cụ khí nén đều cần nguồn khí ổn định.
Trong số các thiết bị tạo khí nén, máy nén khí piston được sử dụng khá phổ biến. Dòng máy này có kết cấu quen thuộc, dễ tiếp cận và phù hợp với nhiều quy mô xưởng.
Tuy nhiên, để chọn và sử dụng máy đúng cách, bạn nên hiểu thiết bị hoạt động như thế nào. Việc nắm được cấu tạo cũng giúp quá trình kiểm tra và bảo dưỡng thuận tiện hơn.
Trong bài viết này, VIMET sẽ cùng bạn tìm hiểu máy nén khí piston là gì, cấu tạo, nguyên lý hoạt động và các ứng dụng thực tế.

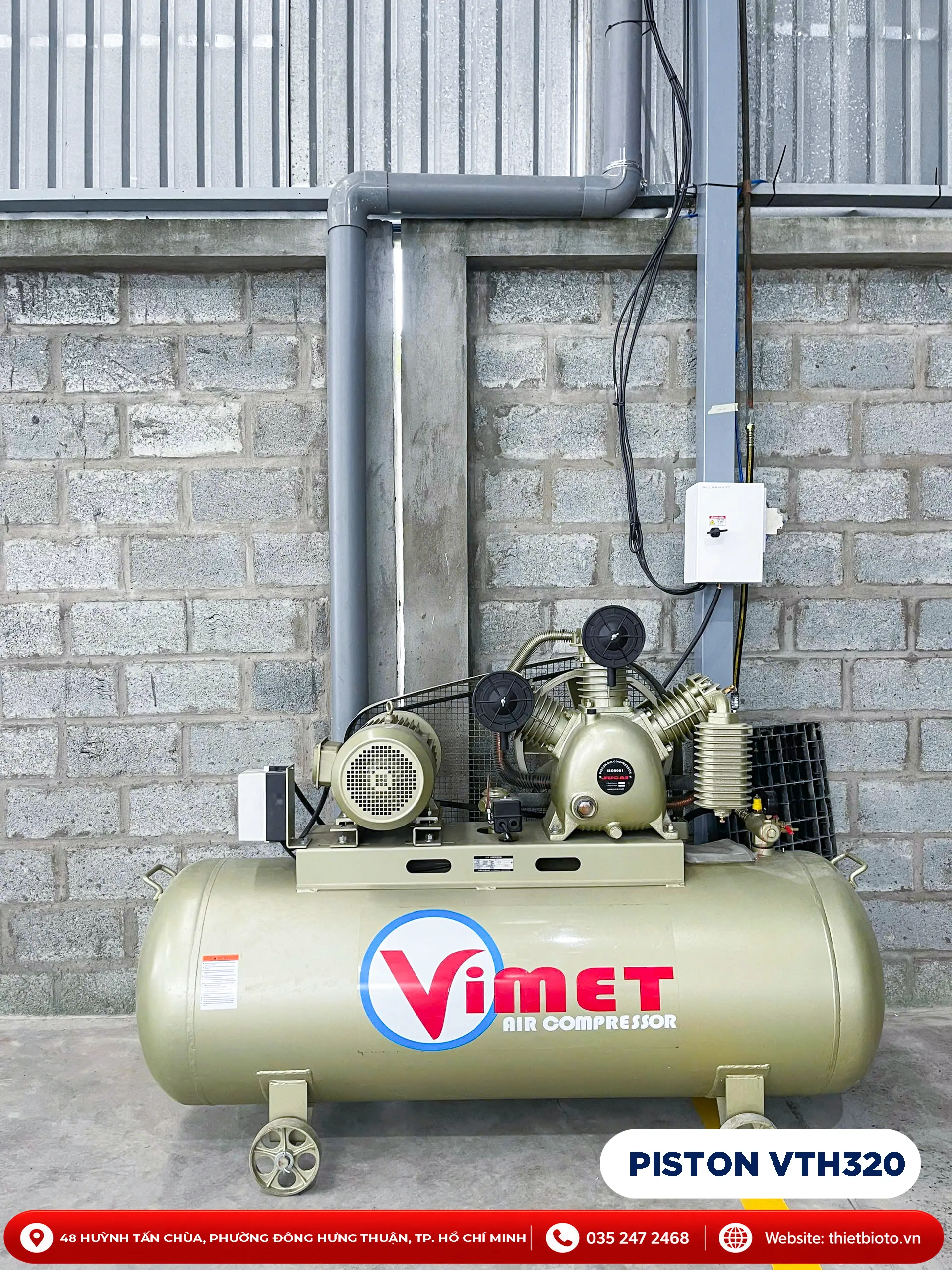

Máy Nén Khí Piston Là Gì?
Máy nén khí piston là thiết bị dùng chuyển động qua lại của piston để hút và nén không khí.
Không khí từ môi trường được đưa vào xi lanh. Sau đó, piston giảm thể tích bên trong buồng nén. Khi áp suất tăng đủ mức, khí được đẩy ra ngoài và đưa về bình chứa.
Trong garage, thiết bị thường được dùng làm nguồn khí cho nhiều máy và dụng cụ khác nhau.
Máy có thể cấp khí cho súng siết, máy bơm lốp, máy ra vào lốp hoặc thiết bị vệ sinh bằng khí. Một số hệ thống còn dùng khí nén để vận hành van, xy lanh hoặc cơ cấu điều khiển.
Tùy thiết kế, máy có thể sử dụng dầu bôi trơn hoặc thuộc nhóm không dầu. Trong thực tế garage, máy nén khí có dầu vẫn khá phổ biến nhờ khả năng đáp ứng công việc thường xuyên.
Điểm cần lưu ý là công suất motor không phải thông số duy nhất khi chọn máy. Lưu lượng khí, áp suất làm việc và dung tích bình cũng rất quan trọng.

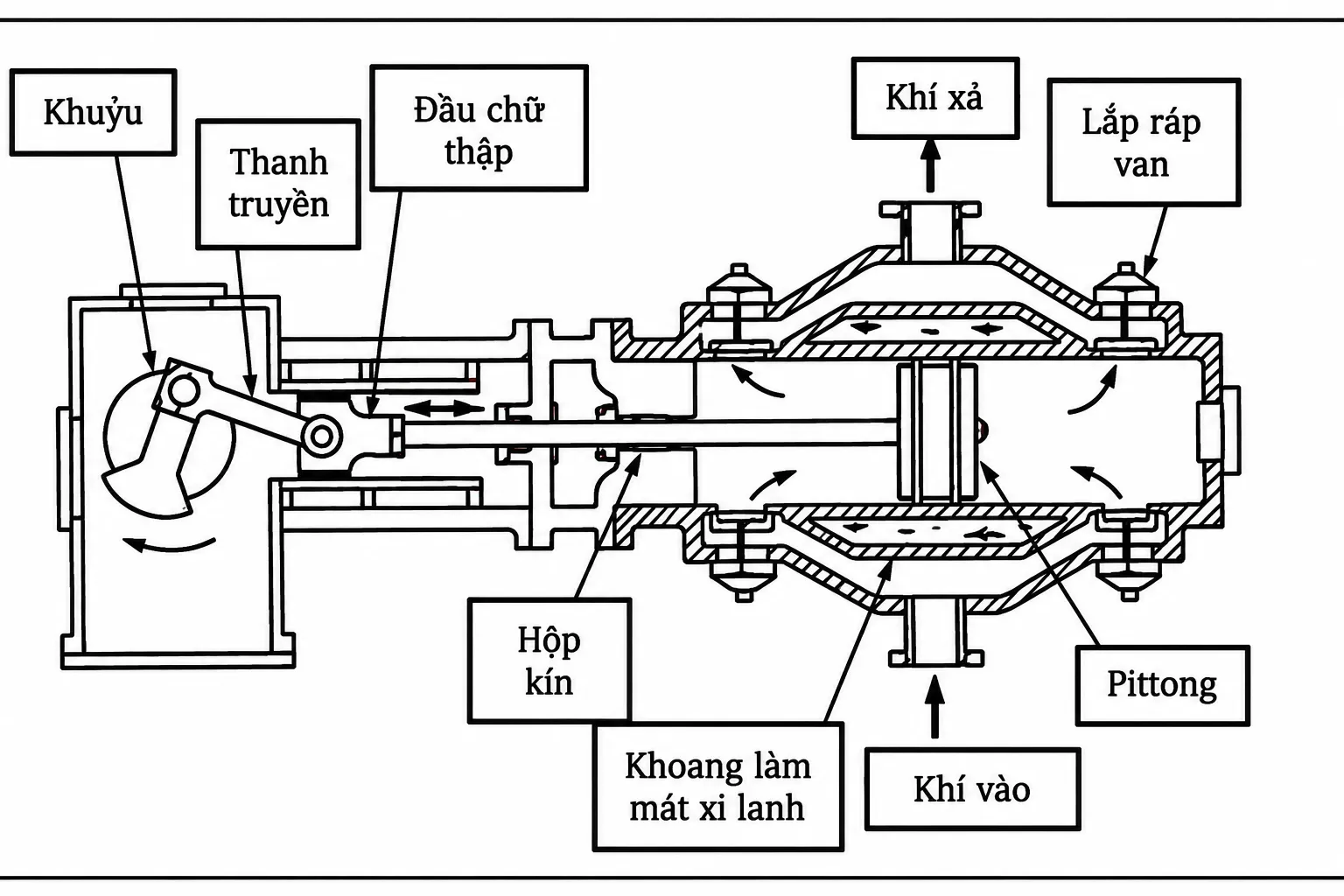

Cấu Tạo Máy Nén Khí Piston
Cấu tạo máy nén khí piston không quá phức tạp. Tuy nhiên, nhiều bộ phận phải làm việc đồng bộ để tạo ra nguồn khí ổn định.
Đầu Nén
Đầu nén là khu vực trực tiếp thực hiện quá trình hút và nén không khí.
Bên trong đầu nén có xi lanh, piston, van và các chi tiết cơ khí liên quan. Khi motor hoạt động, đầu nén liên tục hút khí từ môi trường rồi đẩy khí nén sang bình chứa.
Tùy model, đầu nén có thể có một hoặc nhiều xi lanh. Thiết kế khác nhau sẽ ảnh hưởng đến lưu lượng và cách máy làm việc.
Khi sử dụng lâu, đầu nén cần được theo dõi về tiếng ồn, nhiệt độ và tình trạng rò rỉ.
Piston Và Xi Lanh
Piston chuyển động lên xuống bên trong xi lanh.
Khi piston đi xuống, thể tích buồng nén tăng và không khí được hút vào. Khi piston đi lên, thể tích giảm dần và không khí bị nén lại.
Piston thường có các vòng làm kín để hạn chế khí lọt qua khe hở. Với máy có dầu, dầu bôi trơn còn giúp giảm ma sát giữa các chi tiết chuyển động.
Nếu piston hoặc vòng làm kín bị mòn, khả năng tạo áp có thể giảm. Máy lúc này thường mất nhiều thời gian hơn để nạp đầy bình.
Trục Khuỷu Và Thanh Truyền
Motor tạo chuyển động quay. Tuy nhiên, piston cần chuyển động tịnh tiến trong xi lanh.
Trục khuỷu và thanh truyền đảm nhận việc chuyển đổi hai dạng chuyển động này.
Khi trục khuỷu quay, thanh truyền kéo và đẩy piston liên tục. Nhờ đó, chu trình hút và nén được lặp lại trong suốt thời gian máy hoạt động.
Các chi tiết này chịu tải cơ học thường xuyên. Vì vậy, việc bôi trơn và bảo dưỡng đúng cách rất quan trọng.
Van Hút Và Van Xả
Van hút kiểm soát luồng không khí đi vào buồng nén. Van xả cho phép khí đã được nén đi ra khỏi xi lanh.
Khi piston di chuyển xuống, van hút mở để không khí đi vào. Khi piston chuyển sang hành trình nén, van hút đóng lại.
Áp suất trong xi lanh sau đó tăng lên. Khi đạt điều kiện phù hợp, van xả mở để khí nén đi ra.
Nếu van bị bẩn, hở hoặc hư hỏng, máy có thể giảm hiệu suất. Đây là một trong những vị trí cần kiểm tra khi máy lên hơi chậm.
Motor Dẫn Động
Motor cung cấp năng lượng cho toàn bộ cụm nén.
Tùy thiết kế, motor có thể truyền động trực tiếp hoặc thông qua dây đai. Ở máy dùng dây đai, motor làm quay bánh đai của đầu nén.
Khi lựa chọn máy nén khí piston garage, người dùng thường chú ý nhiều đến công suất motor. Tuy nhiên, công suất nên được xem cùng lưu lượng khí thực tế.
Một motor lớn không tự động đồng nghĩa với hệ thống phù hợp hơn cho xưởng.
Bình Chứa Khí
Bình chứa có nhiệm vụ tích trữ khí nén sau khi khí rời đầu nén.
Nhờ có bình, máy không cần chạy liên tục mỗi khi một dụng cụ bắt đầu sử dụng khí. Khí tích trữ có thể được cấp cho hệ thống trong một khoảng thời gian nhất định.
Dung tích bình ảnh hưởng đến khả năng dự trữ. Tuy nhiên, bình lớn không thể bù cho đầu nén có lưu lượng quá thấp.
Trong quá trình sử dụng, hơi ẩm có thể ngưng tụ bên trong bình. Vì vậy, nước cần được xả định kỳ theo hướng dẫn của nhà sản xuất.
Bộ Điều Khiển Áp Suất
Bộ điều khiển áp suất giúp máy tự động hoạt động theo dải áp được thiết lập.
Khi áp suất trong bình giảm đến mức nhất định, máy có thể khởi động lại. Khi bình đạt ngưỡng trên, bộ điều khiển sẽ cho máy dừng.
Nhờ đó, hệ thống không phải chạy liên tục.
Cần phân biệt bộ điều khiển áp suất với van an toàn. Van an toàn là bộ phận bảo vệ khi áp suất vượt giới hạn thiết kế.
Không nên tự ý thay đổi cài đặt nếu không nắm rõ yêu cầu của máy.
Xem thêm: Máy Nén Khí Piston Và Trục Vít: Nên Dùng Loại Nào Phù Hợp?

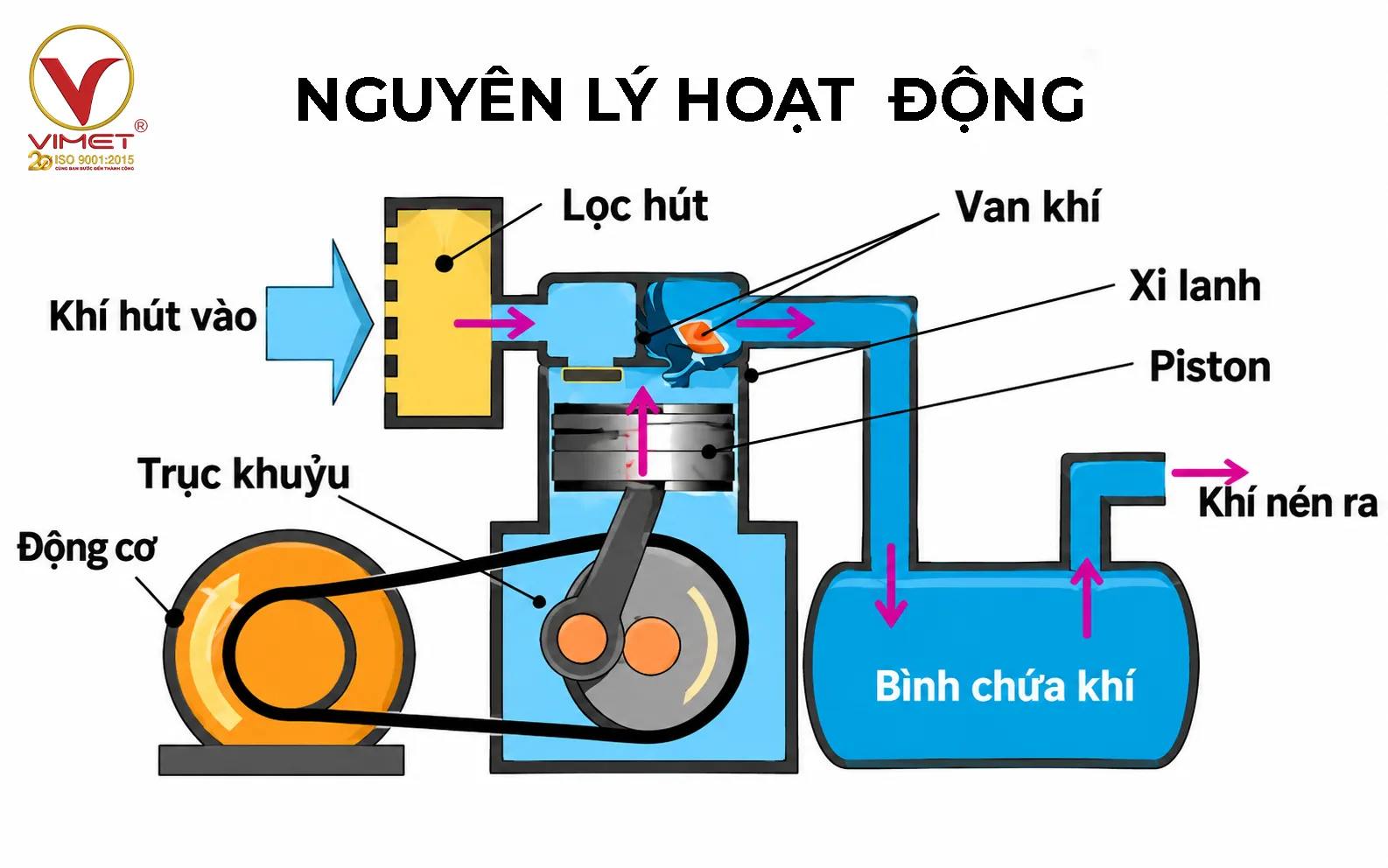

Nguyên Lý Hoạt Động Của Máy Nén Khí Piston
Nguyên lý máy nén khí piston dựa trên việc thay đổi thể tích bên trong xi lanh.
Piston liên tục dịch chuyển và tạo ra các giai đoạn hút, nén và đẩy khí.
Quá Trình Hút Khí
Khi piston di chuyển xuống, thể tích trong xi lanh tăng lên.
Áp suất bên trong giảm. Sự chênh lệch áp suất làm van hút mở và không khí từ môi trường đi vào buồng nén.
Không khí thường đi qua bộ lọc trước khi vào xi lanh. Bộ lọc giúp hạn chế bụi và tạp chất đi trực tiếp vào đầu nén.
Nếu lọc hút quá bẩn, lượng khí đi vào có thể giảm. Điều này ảnh hưởng đến khả năng tạo lưu lượng của máy.
Quá Trình Nén Khí
Khi piston chuyển động ngược lên, van hút đóng.
Thể tích trong xi lanh lúc này giảm dần. Không khí bị giữ lại trong không gian ngày càng nhỏ nên áp suất tăng.
Quá trình nén cũng tạo ra nhiệt. Đây là lý do đầu nén nóng lên khi máy làm việc.
Việc thông gió quanh máy rất quan trọng. Không nên đặt máy quá sát tường hoặc trong khu vực bí khí nếu nhà sản xuất không cho phép.
Với máy nén khí có dầu, dầu hỗ trợ bôi trơn các chi tiết chuyển động. Người sử dụng cần kiểm tra mức dầu theo hướng dẫn của từng model.
Quá Trình Đẩy Khí Vào Bình
Khi áp suất trong xi lanh đủ cao, van xả mở.
Khí nén đi khỏi đầu nén và được dẫn đến bình chứa. Quá trình này tiếp tục cho đến khi áp suất bình đạt ngưỡng dừng.
Khi garage sử dụng khí, áp suất trong bình giảm dần. Đến ngưỡng khởi động, máy chạy trở lại để bổ sung lượng khí đã sử dụng.
Chu trình này được lặp đi lặp lại trong suốt quá trình vận hành.
Nếu nhu cầu khí lớn hơn khả năng cung cấp của máy, áp suất sẽ giảm nhanh. Máy cũng phải chạy thường xuyên hơn.
Vì vậy, khi chọn máy, garage cần quan tâm đến tổng nhu cầu khí của các thiết bị sử dụng cùng lúc.
Ứng Dụng Của Máy Nén Khí Piston
Máy nén khí piston được sử dụng trong nhiều garage và xưởng cơ khí.
Một ứng dụng quen thuộc là cấp khí cho súng siết bu lông. Súng khí cần lưu lượng và áp suất phù hợp để tạo lực làm việc ổn định.
Máy cũng được dùng để bơm lốp và vận hành máy ra vào lốp. Nhiều cơ cấu kẹp, ép mép và điều khiển trên máy làm lốp sử dụng khí nén.
Trong khu sửa chữa, khí còn được dùng để vệ sinh chi tiết hoặc thổi bụi. Tuy nhiên, cần sử dụng đúng mục đích và chú ý an toàn.
Một số thiết bị chuyên dụng cũng cần nguồn khí cho xy lanh hoặc cơ cấu điều khiển.
Ngoài garage, máy nén khí piston còn được dùng tại xưởng cơ khí, khu bảo trì và các công việc có nhu cầu khí ở mức phù hợp.
Khi lựa chọn, không nên chỉ dựa vào số lượng thiết bị. Cần xem chúng có hoạt động cùng lúc hay không. Tổng lưu lượng sử dụng mới là yếu tố quan trọng.
Lưu Ý Khi Sử Dụng Máy Nén Khí Piston
Vị trí đặt máy nên thông thoáng và dễ kiểm tra. Khu vực quá nóng hoặc nhiều bụi có thể ảnh hưởng đến quá trình vận hành.
Bộ lọc hút cần được vệ sinh hoặc thay thế khi cần. Lọc quá bẩn khiến máy khó hút đủ không khí.
Với máy nén khí có dầu, mức dầu nên được kiểm tra định kỳ. Không để máy hoạt động khi lượng dầu không đạt yêu cầu.
Nước trong bình chứa cũng cần được xả thường xuyên. Hơi ẩm tích tụ lâu ngày có thể ảnh hưởng đến bình và hệ thống khí phía sau.
Đường ống khí nên được kiểm tra các điểm rò. Một vị trí rò nhỏ nhưng kéo dài có thể khiến máy phải khởi động nhiều lần.
Nếu máy chạy lâu hơn bình thường, cần tìm nguyên nhân. Không nên tăng áp suất cài đặt để bù cho tình trạng thiếu khí.
Nguyên nhân có thể đến từ rò rỉ, lọc hút bẩn hoặc nhu cầu sử dụng đã vượt khả năng của máy.
Các bộ phận an toàn cũng cần được giữ nguyên theo thiết kế. Không tự ý vô hiệu hóa van an toàn hoặc thay đổi cài đặt áp suất.
Với garage có nhu cầu sử dụng khí lớn, nên tính toán toàn hệ thống. Máy nén, bình chứa, đường ống và thiết bị xử lý khí cần phù hợp với nhau.
Xem thêm: 5 Tiêu chí so sánh máy nén khí trục vít và piston
Kết Luận
Máy nén khí piston hoạt động bằng chuyển động qua lại của piston để hút và nén không khí. Kết cấu của máy khá trực quan nhưng mỗi bộ phận đều có vai trò riêng.
Đầu nén tạo khí, motor cung cấp chuyển động và bình chứa tích trữ khí. Bộ điều khiển áp suất giúp máy tự động làm việc theo nhu cầu của hệ thống.
Hiểu rõ cấu tạo máy nén khí piston sẽ giúp bạn dễ kiểm tra thiết bị hơn. Việc nắm nguyên lý máy nén khí piston cũng giúp lựa chọn máy phù hợp với garage.
Sau bài viết này, hy vọng bạn đã có cái nhìn rõ hơn về thiết bị. Khi đầu tư, nên quan tâm cả lưu lượng, áp suất, bình chứa và nhu cầu khí thực tế.
