[Cập Nhật 2026] Tổng Hợp Kích Thước Cầu Nâng 2 Trụ Chi Tiết
Khi thiết kế gara ô tô, nhiều người thường quan tâm trước đến thương hiệu và tải trọng cầu nâng. Tuy nhiên, kích thước cầu nâng 2 trụ mới là phần cần kiểm tra rất kỹ trước khi lắp đặt.
Nếu chọn sai kích thước, gara có thể bị thiếu chiều cao, thiếu khoảng mở cửa xe hoặc khó thao tác quanh cầu. Điều này ảnh hưởng trực tiếp đến hiệu quả sửa chữa và độ an toàn khi vận hành.
Bài viết dưới đây, Vimet sẽ tổng hợp các kích thước thường gặp của cầu nâng 2 trụ. Nội dung phù hợp cho gara mới mở, xưởng đang cải tạo hoặc đơn vị cần tính mặt bằng trước khi đầu tư.
Vì Sao Cần Biết Kích Thước Cầu Nâng 2 Trụ Trước Khi Lắp Đặt?
Cầu nâng 2 trụ là thiết bị nâng hạ quan trọng trong gara. Thiết bị này giúp nâng xe lên cao để kiểm tra gầm, thay dầu, sửa hệ thống treo, làm phanh và nhiều hạng mục khác.
Trước khi lắp cầu, bạn cần biết rõ chiều cao, chiều rộng và khoảng cách giữa hai trụ. Đây là các thông số ảnh hưởng trực tiếp đến mặt bằng gara.
Nếu gara trần thấp, cầu giằng trên có thể không phù hợp. Nếu mặt bằng hẹp, việc mở cửa xe và di chuyển quanh cầu sẽ khó hơn.
Vì vậy, việc xem trước kích thước cầu nâng ô tô 2 trụ giúp bạn bố trí mặt bằng chính xác hơn. Nó cũng giúp hạn chế phát sinh chi phí khi thi công nền móng.

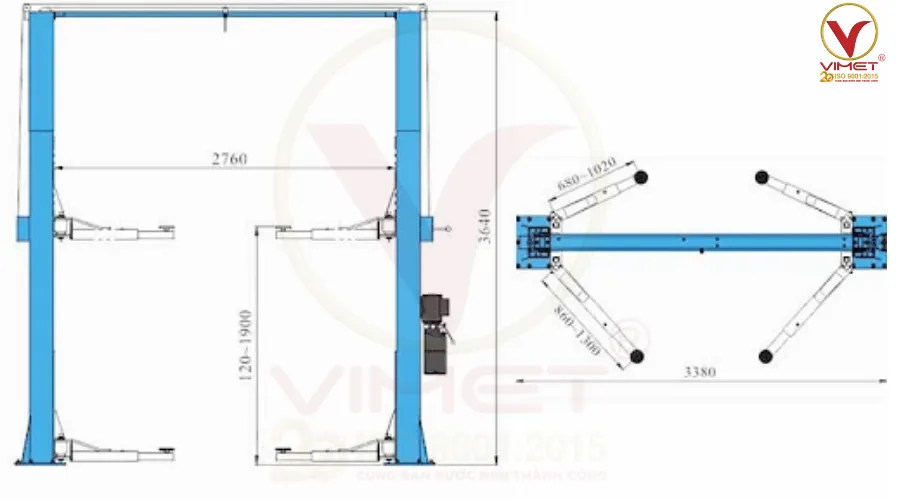

Kích Thước Cầu Nâng 2 Trụ Giằng Trên
Cầu nâng 2 trụ giằng trên thường có phần thanh ngang ở phía trên. Loại này phù hợp với gara có trần cao và không gian lắp đặt rộng hơn.
Dưới đây là bộ thông số tham khảo thường gặp:
| Thông số | Kích thước tham khảo |
| Sức nâng tối đa | 4 tấn |
| Chiều cao nâng | Khoảng 1.850 mm |
| Chiều cao toàn bộ | Khoảng 3.700 mm trở lên |
| Chiều rộng toàn bộ | Khoảng 3.340 - 3.450 mm |
| Chiều rộng trong lòng | Khoảng 2.800 - 2.850 mm |
| Công suất motor | Khoảng 2.2 kW |
| Điện áp sử dụng | 220V hoặc tùy model |
| Chiều cao pad đỡ | Khoảng 100 - 180 mm |
| Thời gian nâng | Khoảng 50 giây |
Với cầu giằng trên, chiều cao gara là yếu tố rất quan trọng. Thông thường, gara nên có chiều cao tối thiểu khoảng 4 mét để lắp đặt thuận lợi.
Ưu điểm của dòng này là kết cấu gọn ở nền. Khi xe di chuyển ra vào, khu vực sàn ít bị vướng hơn so với giằng dưới. Loại cầu này thường được dùng trong gara sửa chữa chuyên nghiệp.

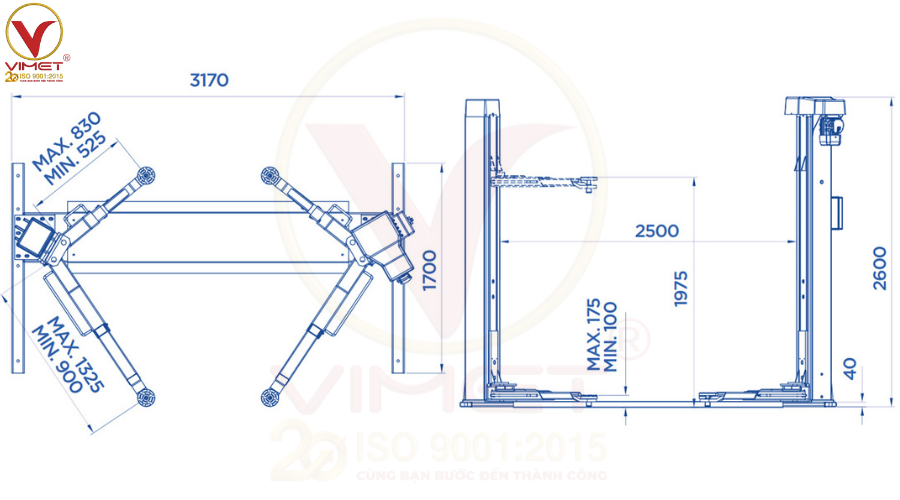

Kích Thước Cầu Nâng 2 Trụ Giằng Dưới
Cầu nâng 2 trụ giằng dưới có phần cáp và ống dầu đi phía dưới. Loại này thường được chọn cho gara có chiều cao trần hạn chế.
Dưới đây là thông số tham khảo:
| Thông số | Kích thước tham khảo |
| Sức nâng tối đa | 4 tấn |
| Chiều cao nâng | Khoảng 1.850 mm |
| Chiều cao toàn bộ | Khoảng 2.700 - 2.850 mm |
| Chiều rộng toàn bộ | Khoảng 3.370 - 3.400 mm |
| Chiều rộng trong lòng | Khoảng 2.800 mm |
| Công suất motor | Khoảng 2.2 kW |
| Điện áp sử dụng | 220V hoặc tùy model |
| Tay ngắn | Khoảng 720 - 1.100 mm |
| Tay dài | Khoảng 770 - 1.240 mm |
| Chiều cao pad đỡ | Khoảng 100 - 180 mm |
| Thời gian nâng | Khoảng 55 giây |
Cầu giằng dưới phù hợp với gara nhỏ và vừa. Ưu điểm lớn nhất là không cần chiều cao trần quá lớn.
Tuy nhiên, phần giằng nằm dưới nền có thể gây vướng nhẹ khi xe ra vào. Vì vậy, người vận hành cần chú ý hơn trong quá trình đưa xe lên cầu.
So Sánh Nhanh Kích Thước Cầu Nâng 2 Trụ Giằng Trên Và Giằng Dưới
Hai dòng cầu này đều được dùng phổ biến trong gara ô tô. Điểm khác biệt lớn nhất nằm ở chiều cao tổng thể và kiểu bố trí giằng.
| Tiêu chí | Giằng trên | Giằng dưới |
| Chiều cao toàn bộ | Khoảng 3.700 mm trở lên | Khoảng 2.700 - 2.850 mm |
| Chiều rộng toàn bộ | Khoảng 3.340 - 3.450 mm | Khoảng 3.370 - 3.400 mm |
| Chiều cao nâng | Khoảng 1.850 - 1.900 mm | Khoảng 1.800 - 1.850 mm |
| Không gian phù hợp | Gara trần cao | Gara trần thấp |
| Khu vực nền | Ít vướng hơn | Có giằng dưới |
| Tính ứng dụng | Gara chuyên nghiệp, xưởng dịch vụ | Gara nhỏ, vừa, mặt bằng hạn chế |
Nếu gara có trần cao, cầu giằng trên là lựa chọn đáng cân nhắc. Nếu gara thấp hơn, cầu giằng dưới sẽ linh hoạt hơn.
Dù chọn loại nào, bạn vẫn cần kiểm tra kỹ mặt bằng thực tế. Không nên chỉ dựa vào thông số chung.
Xem thêm: Cầu Nâng 2 Trụ: Cấu Tạo Và Nguyên Lý Hoạt Động Hiệu Quả
Không Gian Lắp Đặt Cầu Nâng 2 Trụ Cần Bao Nhiêu?
Ngoài kích thước thiết bị, bạn cần tính thêm không gian xung quanh. Đây là phần nhiều gara dễ bỏ sót.
Về chiều dài khu vực đặt xe, nên chuẩn bị khoảng 5 - 7 mét tùy dòng xe phục vụ. Không gian này giúp xe ra vào dễ hơn.
Về chiều rộng, cần chừa đủ khoảng trống để mở cửa xe. Kỹ thuật viên cũng cần có lối đi hai bên để thao tác.
Với nền móng, nên thi công chắc chắn trước khi lắp cầu. Nền cần phẳng, đủ độ dày và có khả năng chịu tải tốt. Nếu nền yếu, cầu có thể rung, lệch hoặc mất an toàn khi nâng xe.
Lưu Ý Khi Chọn Kích Thước Cầu Nâng 2 Trụ Cho Gara
Khi chọn kích thước cầu nâng 2 trụ, bạn nên kiểm tra ba yếu tố chính: chiều cao gara, chiều rộng mặt bằng và nhóm xe thường sửa chữa.
Nếu gara chuyên làm xe con, sedan hoặc SUV nhỏ, cầu nâng tải trọng 4 tấn thường đáp ứng tốt. Nếu thường xuyên làm xe bán tải hoặc xe lớn hơn, cần kiểm tra thêm tải trọng và tay nâng.
Bạn cũng nên xem kỹ chiều rộng trong lòng giữa hai trụ. Thông số này ảnh hưởng đến việc đưa xe vào cầu và mở cửa xe.
Ngoài ra, hãy kiểm tra chiều cao pad đỡ. Với xe gầm thấp, pad quá cao có thể gây khó khi kê tay nâng.
Trước khi lắp đặt, nên đo thực tế mặt bằng. Sau đó, đối chiếu với bản vẽ kỹ thuật của model cầu nâng cần mua.
Kết Luận
Kích thước cầu nâng 2 trụ là thông tin rất quan trọng khi thiết kế và lắp đặt gara. Các thông số cần chú ý gồm chiều cao toàn bộ, chiều rộng toàn bộ, chiều rộng trong lòng, chiều cao nâng, tải trọng và không gian thao tác xung quanh.
Cầu nâng 2 trụ giằng trên thường phù hợp với gara trần cao. Trong khi đó, cầu nâng 2 trụ giằng dưới phù hợp hơn với gara có chiều cao hạn chế.
Để lắp đặt an toàn, bạn nên đo mặt bằng thực tế trước khi chọn cầu. Đồng thời, hãy yêu cầu bản vẽ kỹ thuật từ đơn vị cung cấp. Việc này giúp tránh sai lệch khi thi công và giúp gara vận hành ổn định hơn về sau.
