Van An Toàn Bình Khí Nén: Công Dụng, Cấu Tạo Và Nguyên Lý
Bình chứa khí nén luôn làm việc trong điều kiện có áp suất. Khi hệ thống vận hành bình thường, áp suất được kiểm soát bởi máy nén và các bộ phận điều khiển.
Tuy nhiên, nếu cơ cấu điều khiển gặp sự cố, áp suất có thể tiếp tục tăng. Đây là lúc van an toàn bình khí nén phát huy vai trò bảo vệ.
Van có khả năng tự động xả khí khi áp suất đạt đến mức cài đặt. Nhờ đó, áp suất trong bình được hạn chế trước khi vượt quá giới hạn thiết kế.
Trong bài viết này, VIMET sẽ cùng bạn tìm hiểu công dụng, cấu tạo và nguyên lý của van an toàn bình khí nén. Đồng thời, bài viết cũng đề cập những dấu hiệu cần kiểm tra và lưu ý khi sử dụng.
Van An Toàn Bình Khí Nén Là Gì?
Van an toàn bình khí nén là thiết bị bảo vệ áp suất được lắp trên bình chứa hoặc hệ thống liên quan. Nhiệm vụ chính của van là giải phóng khí khi áp suất tăng đến mức được cài đặt.
Trong điều kiện vận hành bình thường, van duy trì trạng thái đóng. Khí nén được giữ bên trong bình để cung cấp cho hệ thống.
Khi áp suất bình khí nén tăng cao, lực của khí tác động lên cơ cấu van cũng tăng. Đến mức nhất định, van tự mở để xả khí ra ngoài.
Sau khi áp suất giảm, van trở về trạng thái đóng. Quá trình này diễn ra tự động và không cần người vận hành mở van bằng tay.
Van an toàn thường được lắp ở vị trí luôn nhận được áp suất thực tế của bình. Vị trí và cách lắp cần tuân theo thiết kế của bình và hướng dẫn kỹ thuật.
Một điểm cần phân biệt là van an toàn không phải van điều áp. Van điều áp dùng để kiểm soát áp suất cấp cho thiết bị phía sau. Trong khi đó, van an toàn chỉ hoạt động khi áp suất đạt đến mức cần bảo vệ.
Van cũng không thay thế công tắc áp suất. Công tắc áp suất thường điều khiển máy nén dừng hoặc chạy theo mức áp suất đã thiết lập.
Có thể hiểu đơn giản, các bộ phận này cùng tham gia kiểm soát hệ thống nhưng đảm nhiệm những nhiệm vụ khác nhau.
Công Dụng Của Van An Toàn Bình Khí Nén
Công dụng van an toàn bình khí nén quan trọng nhất là bảo vệ bình chứa trước tình trạng quá áp.
Giới Hạn Áp Suất Khi Hệ Thống Có Bất Thường
Máy nén khí thường được điều khiển để dừng nén khi bình đạt áp suất yêu cầu. Tuy nhiên, hệ thống điều khiển có thể gặp lỗi trong quá trình sử dụng.
Ví dụ, công tắc áp suất có thể hoạt động không đúng. Bộ điều khiển hoặc cơ cấu dừng máy cũng có thể phát sinh sự cố.
Nếu máy nén tiếp tục đưa khí vào bình, áp suất sẽ tăng. Van an toàn được thiết kế để phản ứng khi áp suất đạt đến mức đã cài đặt.
Việc xả một lượng khí ra ngoài giúp hạn chế áp suất tiếp tục tăng. Đây là chức năng bảo vệ quan trọng đối với bình chứa.
Van an toàn vì thế được xem là một lớp bảo vệ độc lập. Nó không phụ thuộc hoàn toàn vào cơ cấu điều khiển dừng máy.
Hỗ Trợ Bảo Vệ Toàn Bộ Hệ Thống Khí Nén
Áp suất quá cao không chỉ ảnh hưởng đến bình chứa. Đường ống, khớp nối và các thiết bị khác cũng có thể chịu tải lớn hơn bình thường.
Một van an toàn máy nén khí được chọn đúng giúp giảm rủi ro khi hệ thống xuất hiện tình trạng quá áp.
Tuy nhiên, không nên hiểu rằng van an toàn có thể bù cho mọi sai sót trong hệ thống. Máy nén vẫn cần công tắc áp suất và bộ điều khiển hoạt động đúng.
Bình chứa cũng cần đáp ứng yêu cầu thiết kế và được kiểm tra theo quy định áp dụng.
Van an toàn chỉ là một phần trong tổng thể hệ thống bảo vệ. Hiệu quả an toàn phụ thuộc vào việc các bộ phận đều hoạt động đúng chức năng.
Cấu Tạo Van An Toàn Bình Khí Nén
Cấu tạo van an toàn bình khí nén có thể thay đổi theo từng hãng và kiểu thiết kế. Loại dùng lò xo là dạng thường gặp trên nhiều bình chứa khí.
Thân Van Và Bộ Phận Làm Kín
Thân van là phần chứa các chi tiết làm việc bên trong. Một đầu của thân van kết nối với bình chứa hoặc đường áp suất cần bảo vệ.
Bên trong thường có đĩa van và ghế van. Hai bộ phận này tạo bề mặt đóng kín khi van chưa cần xả khí.
Khi van ở trạng thái đóng, đĩa van được giữ sát vào ghế van. Nhờ đó, khí nén không thoát ra ngoài qua cửa xả.
Độ kín của bề mặt tiếp xúc rất quan trọng. Nếu bề mặt bị mòn, bẩn hoặc hư hỏng, van có thể xuất hiện hiện tượng rò khí.
Thân van còn có cửa xả để giải phóng khí khi van mở. Hướng xả cần được bố trí phù hợp và không bị che kín.
Lò Xo Và Cơ Cấu Điều Khiển
Lò xo là bộ phận tạo lực giữ đĩa van ở trạng thái đóng. Độ nén của lò xo liên quan trực tiếp đến áp suất mở của van.
Khi áp suất còn thấp, lực của lò xo đủ để giữ kín đĩa van. Van vì thế không xả khí trong điều kiện làm việc bình thường.
Một số van có vít hoặc cơ cấu cài đặt lực lò xo. Tuy nhiên, phần này thường được thiết lập theo yêu cầu kỹ thuật cụ thể.
Người sử dụng không nên tự ý tăng áp suất cài đặt. Việc điều chỉnh sai có thể làm mất chức năng bảo vệ của van.

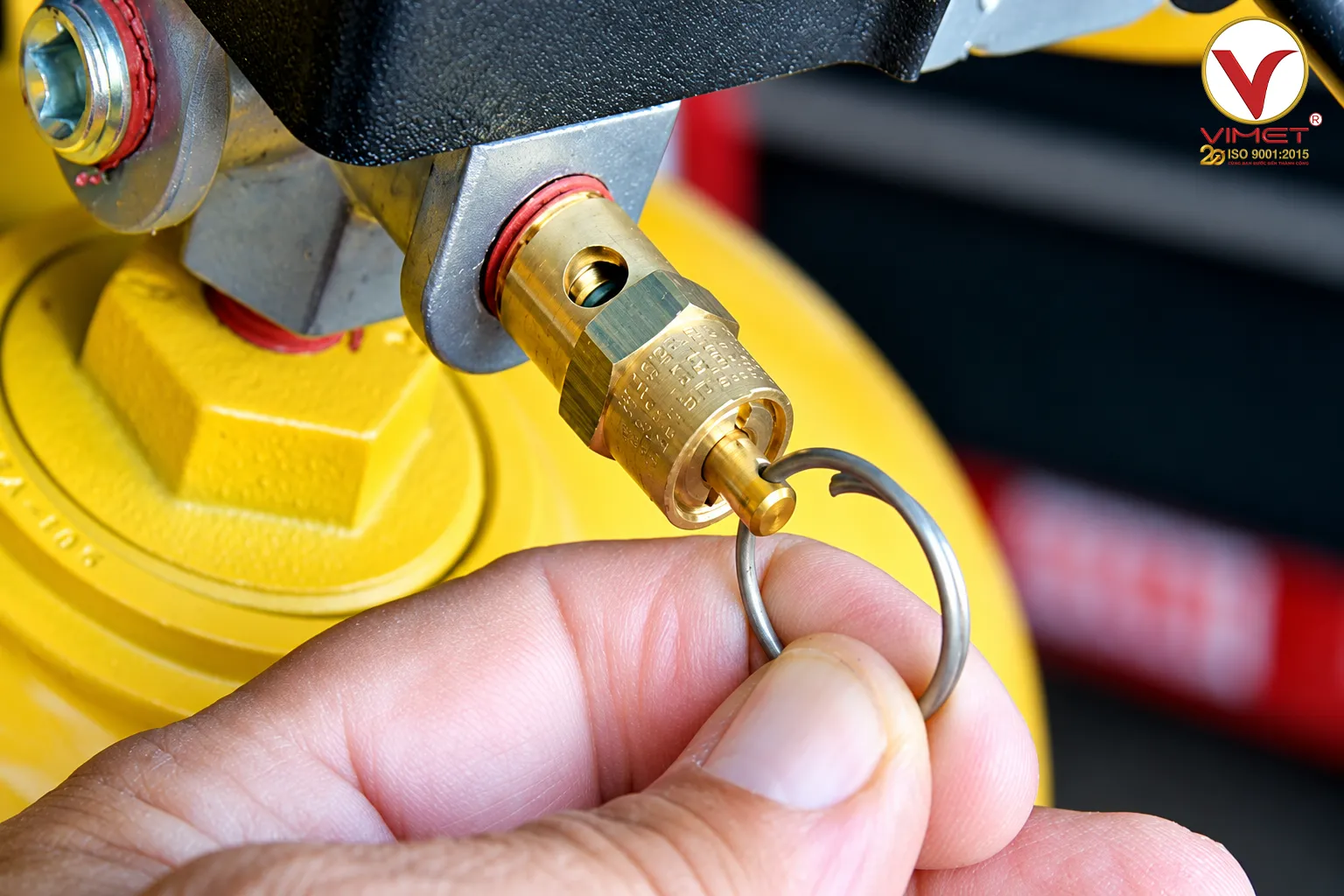

Một số loại còn có tay kéo hoặc cơ cấu thử. Bộ phận này chỉ nên được thao tác theo đúng hướng dẫn của nhà sản xuất.
Không phải mọi van đều có cấu tạo giống nhau. Vì vậy, khi kiểm tra hoặc thay thế cần dựa trên đúng loại van đang sử dụng.
Xem thêm: Van Một Chiều Máy Nén Khí Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động
Nguyên Lý Hoạt Động Của Van An Toàn Bình Khí Nén
Nguyên lý van an toàn bình khí nén dựa trên sự cân bằng giữa áp suất khí và lực giữ của lò xo.
Khi Áp Suất Ở Mức Bình Thường
Khí nén trong bình luôn tạo lực lên phần chịu áp của van. Đồng thời, lò xo tạo lực theo chiều ngược lại để giữ van đóng.
Khi áp suất bình thấp hơn áp suất cài đặt, lực của lò xo vẫn chiếm ưu thế. Đĩa van tiếp tục ép sát vào ghế van.
Nhờ đó, khí nén không thoát qua cửa xả. Hệ thống tiếp tục làm việc bình thường.
Trong giai đoạn này, van an toàn gần như không can thiệp vào quá trình vận hành. Nó chỉ duy trì trạng thái sẵn sàng bảo vệ.
Khi Áp Suất Tăng Đến Mức Cài Đặt
Khi lượng khí trong bình tiếp tục tăng, áp suất cũng tăng theo. Lực tác động lên đĩa van vì thế ngày càng lớn.
Đến khi áp suất đạt mức cài đặt, lực khí đủ để thắng lực giữ của lò xo. Đĩa van bắt đầu rời khỏi ghế van và khí được thoát ra ngoài.
Khí thoát qua cửa xả làm giảm lượng khí nén trong bình. Áp suất bên trong cũng giảm theo.
Khi áp suất trở về mức phù hợp, lực lò xo lại đủ để đưa đĩa van về vị trí đóng. Van tiếp tục giữ kín hệ thống.
Áp suất đóng lại có thể thấp hơn áp suất bắt đầu mở. Mức chênh lệch cụ thể phụ thuộc vào thiết kế của từng van.
Nguyên lý này cho phép van hoạt động hoàn toàn tự động. Người vận hành không cần trực tiếp mở van khi xuất hiện tình trạng quá áp.
Những Dấu Hiệu Van An Toàn Cần Được Kiểm Tra
Trong quá trình sử dụng, van có thể xuất hiện rò rỉ hoặc hoạt động không ổn định. Những dấu hiệu này không nên bỏ qua.
Van xì khí liên tục là tình trạng dễ nhận biết nhất. Khí có thể thoát tại cửa xả hoặc vị trí lắp ren.
Nếu van xả khi áp suất vẫn ở mức bình thường, cần kiểm tra tình trạng làm kín. Lò xo hoặc bề mặt ghế van cũng có thể gặp vấn đề.
Gỉ sét và ăn mòn bên ngoài cũng cần được chú ý. Môi trường ẩm hoặc nước ngưng có thể ảnh hưởng đến các chi tiết kim loại theo thời gian.
Tuy nhiên, van xả khí không đồng nghĩa với việc van đã hỏng.
Nếu áp suất bình khí nén thực sự tăng đến mức cài đặt, van đang thực hiện đúng chức năng bảo vệ. Khi đó, nguyên nhân cần tìm có thể nằm ở hệ thống điều khiển.
Công tắc áp suất nên được kiểm tra. Bộ điều khiển và cơ cấu dừng máy nén cũng cần được đánh giá.
Đồng hồ áp suất cũng phải cho kết quả đủ tin cậy. Một đồng hồ sai lệch có thể khiến người vận hành hiểu sai tình trạng thực tế.
Vì vậy, khi van hoạt động bất thường, cần đánh giá toàn bộ hệ thống thay vì chỉ tập trung vào riêng van.
Lưu Ý Khi Chọn Van An Toàn Bình Khí Nén
Van thay thế phải phù hợp với bình chứa và điều kiện làm việc.
Thông số đầu tiên cần kiểm tra là áp suất cài đặt. Mức này phải phù hợp với thông số thiết kế và yêu cầu bảo vệ của bình.
Kích thước kết nối cũng cần đúng. Tuy nhiên, không nên chọn van chỉ vì có cùng kích thước ren.
Hai van cùng cỡ ren có thể khác nhau về áp suất cài đặt và khả năng xả.
Khả năng xả là yếu tố quan trọng khác. Van phải có khả năng giải phóng lưu lượng phù hợp khi hệ thống xảy ra quá áp.
Vật liệu và môi chất sử dụng cũng cần được xem xét. Van dùng cho khí nén phải phù hợp với điều kiện thực tế của hệ thống.
Khi thay mới, nên sử dụng van có thông số rõ ràng. Không nên dùng van không xác định được áp suất hoặc nguồn gốc kỹ thuật.
Xem thêm: Máy Nén Khí Trục Vít Bị Nóng: 5 Nguyên Nhân Và Cách Xử Lý
Lưu Ý Khi Sử Dụng Và Kiểm Tra
Không tự ý vặn cơ cấu điều chỉnh để nâng áp suất mở của van. Thao tác này có thể làm bình hoạt động ngoài giới hạn an toàn.
Không bịt cửa xả vì tiếng ồn hoặc hiện tượng rò khí. Nếu van xả bất thường, cần tìm nguyên nhân.
Khu vực xả cần thông thoáng. Khí thoát ra không nên hướng trực tiếp vào người hoặc vị trí dễ gây nguy hiểm.
Van và các mối nối cũng cần được quan sát định kỳ. Nếu xuất hiện ăn mòn, nứt hoặc rò khí, cần xử lý phù hợp.
Việc thử hoặc kiểm định van nên tuân theo hướng dẫn của nhà sản xuất và quy định áp dụng. Không nên tự đặt một chu kỳ chung cho mọi loại bình.
Đối với hệ thống chịu áp lực, công việc kiểm tra chuyên sâu nên được thực hiện bởi người có chuyên môn.
Kết Luận
Van an toàn bình khí nén là bộ phận bảo vệ quan trọng của bình chứa và hệ thống khí nén. Van tự động xả khí khi áp suất đạt đến mức cài đặt.
Cấu tạo phổ biến gồm thân van, đĩa van, ghế van và lò xo. Nguyên lý hoạt động dựa trên sự cân bằng giữa lực khí nén và lực giữ của lò xo.
Khi van thường xuyên xả hoặc rò khí, cần kiểm tra cả van lẫn hệ thống điều khiển áp suất. Không nên tự ý điều chỉnh để loại bỏ hiện tượng xì khí.
Việc chọn đúng thông số, lắp đúng vị trí và kiểm tra định kỳ giúp thiết bị duy trì chức năng bảo vệ cần thiết.
Sau bài viết này, hy vọng bạn đã hiểu rõ hơn công dụng, cấu tạo và nguyên lý van an toàn bình khí nén. Từ đó, việc sử dụng và kiểm tra hệ thống cũng trở nên chủ động hơn.
